Texture Déplacement

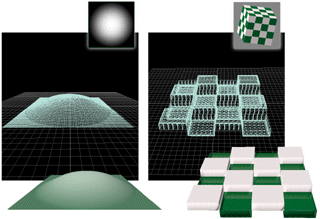

Les textures Déplacement déplacent la géométrie des surfaces. Cet effet est similaire à celui obtenu à l’aide du modificateur Déplacer. Contrairement aux textures en relief, une texture Déplacement change la géométrie de la surface ou la tessellation du patch. Les textures Déplacement appliquent l’échelle des gris de la texture pour générer le déplacement. Les nuances plus claires de l’image 2D sont plus visibles que les couleurs foncées, ce qui produit un déplacement 3D de la géométrie.

• Editeur de matériaux > Matériau Standard > Panneau déroulant Textures > Bouton Déplacement
• Editeur de matériaux > Matériau Lancer de rayons > Panneau déroulant Textures > Bouton Déplacement
• Editeur de matériaux > Matériau Arch & Design > Panneau déroulant Textures de cas spéciaux > Bouton Déplacement
• Éditeur de matériaux > Autres matériaux ayant un composant Déplacement

Avertissement : Une texture Déplacement permet de générer plusieurs faces triangulaires par surface, parfois plus d’un million de faces par surface. Une texture Déplacement peut produire des résultats impressionnants, mais elle consomme beaucoup de temps de calcul et de mémoire.

La Quantité de déplacement est exprimée en pourcentage de la diagonale de la boîte englobante pour l’objet qui contient le patch ou la surface. L’effet de déplacement est donc identique pour toutes les surfaces d’un objet. De plus lorsque vous modifiez l’échelle de l’objet, l’échelle du déplacement est également modifiée.

Vous pouvez appliquer une texture Déplacement directement aux types d’objets suivants :

• Patchs de Bézier
• Maillages éditables
• Maillages polygone éditables
• Surfaces NURBS

Utilisation d’une texture Déplacement pour modifier une surface

L’utilisation directe d’une texture Déplacement n’est pas prise en charge avec d’autres types de géométries, comme les primitives, les primitives étendues ou les objets composés. Pour que les surfaces de ces objets puissent être déplacées, appliquez un modificateur Approx. déplac. (Approximation déplacement). Le modificateur Approx. déplac. fonctionne avec tous les types d’objets que vous pouvez convertir en maillage éditable.

L’effet produit par une texture Déplacement n’est pas visible dans les fenêtres à moins d’utiliser un modificateur :

• Pour les surfaces NURBS, vous pouvez rendre la texture Déplacement visible dans les fenêtres et modifiable au même titre qu’un objet de maillage en utilisant le modificateur espace univers Dépl. NURBS.
• Pour les maillages éditables et les objets auxquels vous avez appliqué le modificateur Approx. déplac., utilisez le modificateur Dépl. maillage pour obtenir le même effet.
  Remarque : Si vous appliquez un modificateur Texture UVW à la surface, toutes les textures obtiennent leurs coordonnées du modificateur, à l’exception de la texture Déplacement, qui obtient toujours ses coordonnées de la surface d’origine ou du modificateur Approx. déplac.

Dans certaines circonstances, par exemple lorsque le maillage sous-jacent est relativement simple, l’utilisation d’une texture Déplacement sur un maillage éditable peut entraîner des problèmes du fait de la tesselation du maillage sous-jacent. (ces problèmes ne se présentent pas si vous appliquez une texture Déplacement à une surface NURBS). Lorsque cela a lieu, le lissage ne fonctionne pas correctement et vous pouvez voir le maillage filaire sous-jacent à la surface même. Pour rectifier ce problème, procédez comme suit :

• Évitez d’appliquer une texture Déplacement à des zones d’une seule couleur de taille importante. Mappez la couleur diffuse et introduisez une légère variation, par exemple une petite quantité de bruit, dans la texture utilisée pour la couleur diffuse.
• Ajoutez une petite quantité de bruit à la texture utilisée pour le déplacement. Ceci peut rendre la tesselation suffisamment complexe pour résoudre le problème.
• Ajoutez des détails au maillage. Plus la quantité de faces initiales est grande, plus la courbure du maillage est lisse et plus la texture Déplacement sera régulière.

Procédures

Pour appliquer une texture Déplacement à une surface NURBS, un maillage éditable ou un patch :

1. Cliquez sur le bouton de texture du paramètre Déplacement.

   3ds Max ouvre le navigateur de matériaux/textures.

2. Sélectionnez un type de texture dans la liste proposée, puis cliquez sur OK.

   (Si vous choisissez le type de texture Bittexture, 3ds Max ouvre une boîte de dialogue dans laquelle vous devez choisir le fichier image.)

3. Configurez la texture avec les options prévues à cet effet.

Pour appliquer une texture Déplacement à d’autres types d’objets :

1. Sélectionnez l’objet. Dans le groupe de fonctions Modifier, sélectionnez Approx. Déplac. dans la liste déroulante Modificateur.

   Vous pouvez modifier les paramètres des modificateurs Approx. déplac. ou conserver les paramètres par défaut.

2. Ouvrez l’Editeur de matériaux.
3. Cliquez sur le bouton de texture du paramètre Déplacement.

   3ds Max ouvre le navigateur de matériaux/textures.

4. Sélectionnez un type de texture dans la liste proposée, puis cliquez sur OK.

   (Si vous choisissez le type de texture Bittexture, 3ds Max ouvre une boîte de dialogue dans laquelle vous devez choisir le fichier image.)

5. Configurez la texture avec les options prévues à cet effet.
