Nouveautés du AutoCAD Architecture 2021

Voici un récapitulatif des principales améliorations apportées dans la nouvelle version du AutoCAD Architecture 2021.

Le jeu d'outils AutoCAD Architecture 2021 offre un ensemble d'améliorations fondées sur les retours des clients, les enquêtes et les données analytiques qui nous ont permis de cibler nos efforts. Plusieurs fonctionnalités visent à moderniser et à simplifier des fonctions fréquemment utilisées dans de nombreuses disciplines. Pour cette version, AutoCAD 2018 reste le format de dessin. Pour les développeurs, il s'agit d'une version pouvant affecter les API.

Contenu d'Autodesk Revit

Environ 175 nouveaux blocs à vues multiples et références de blocs ont été ajoutés aux modules de contenu AutoCAD Architecture (US Imperial) et AutoCAD Architecture (US Metric) pour Design Center. Le contenu ajouté est disponible dans le profil métrique pour les langues autres que l'anglais. Le contenu inclut des installations de plomberie, de l'ameublement, des équipements, des parkings, des services d'alimentation, de l'éclairage, de la conception durable, etc.

Améliorations apportées aux nuages de révision

Les améliorations apportées aux nuages de révision AutoCAD 2021 s'appliquent également aux nuages de révision du AutoCAD Architecture 2021 (ANNOREVISIONCLOUDADD).

Vous pouvez modifier la longueur de corde d'arc d'un objet de nuage de révision sélectionné dans la palette Propriétés, à partir de son menu contextuel ou à l'aide de la nouvelle commande REVCLOUDPROPERTIES. La commande REVCLOUDPROPERTIES met également à jour d'autres propriétés, telles que la couleur et le calque du nuage de révision.

Lorsqu'un objet de nuage de révision est sélectionné, la palette Propriétés affiche désormais Nuage de révision comme type d'objet au lieu de Polyligne. Les nuages de révision sont toujours des polylignes, mais ils possèdent une propriété d'arc supplémentaire et peuvent passer d'un style de poignée à un autre (variable système REVCLOUDGRIPS).

Remarque : L'échelle d'annotation ne fonctionne pas sur la longueur de corde d'arc modifiée à l'aide de la nouvelle commande REVCLOUDPROPERTIES.

Importation de la comparaison de fichiers DWG

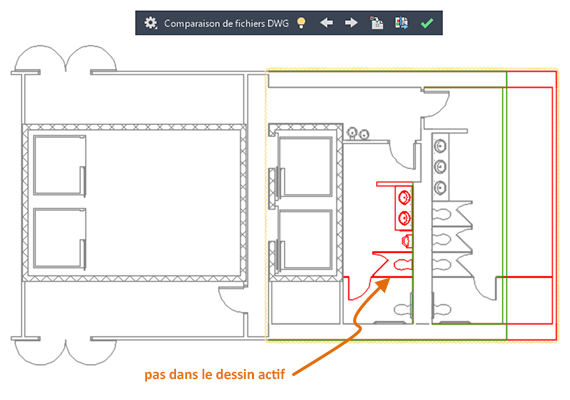

Vous pouvez désormais importer des objets AutoCAD Architecture qui apparaissent comme des différences après la comparaison entre deux dessins.

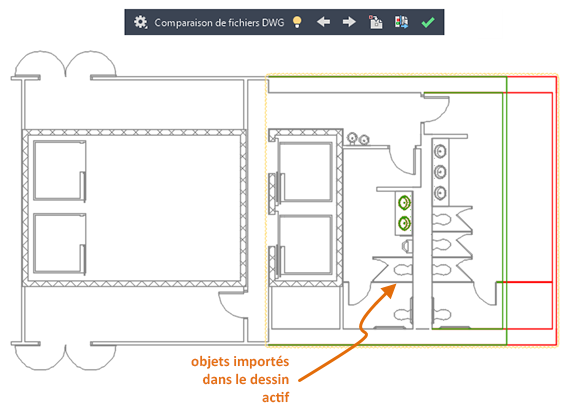

Vous pouvez importer les différences mises en évidence (en rouge) du dessin comparé vers le dessin courant. Si vous procédez ainsi, ces objets existeront dans les deux dessins et seront automatiquement grisés. Seuls les objets qui ne sont pas dans le dessin en cours peuvent être importés.

Comparaison des Xréfs

Les améliorations de la fonction de comparaison de Xréfs d'AutoCAD 2021 s'appliquent également aux dessins AutoCAD Architecture contenant des objets Architecture.

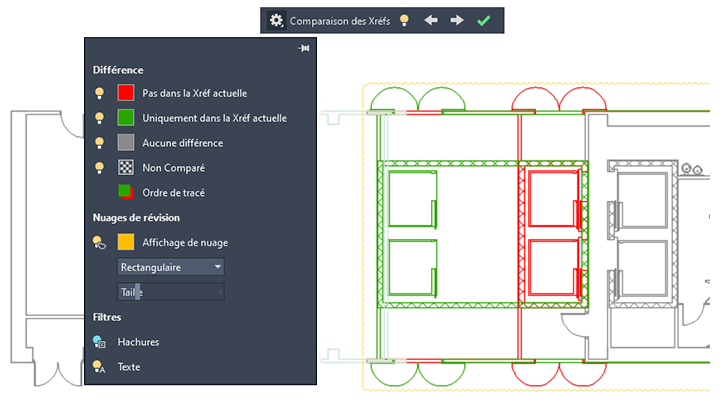

La principale amélioration de la fonction de comparaison est que vous pouvez maintenant comparer et voir les modifications apportées au fichier de dessin attaché en tant que référence externe (Xréf) dans le dessin actif. Toute modification apportée au dessin référencé ou au dessin comparé est mise en surbrillance à l'aide de nuages de révision.

Si un dessin référencé a été modifié, un message-bulle s'affiche en bas à droite de la fenêtre de l'application (la barre d'état système). Cliquez sur le lien du message-bulle pour recharger la Xréf modifiée ou comparer les modifications. Vous pouvez également comparer les modifications apportées aux Xréfs dans la palette Références externes.

Icône Actualiser

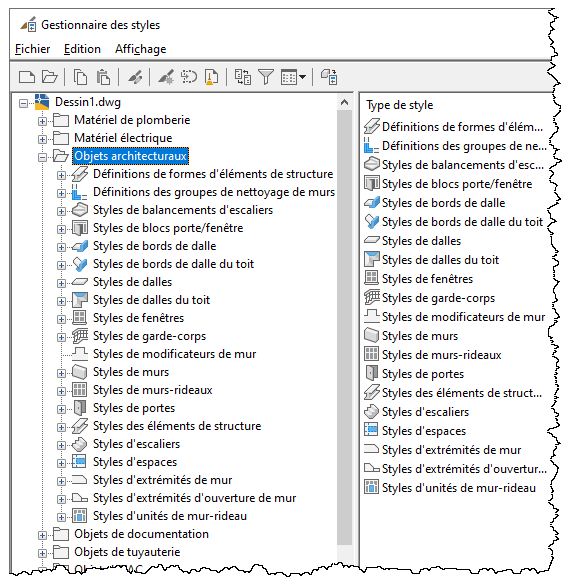

Les icônes des boîtes de dialogue et palettes fréquemment utilisées sont actualisées pour offrir un contraste optimal sans vous distraire de la zone de dessin sur laquelle vous êtes généralement concentré.

Autres améliorations

• Blocages occasionnels
  • Aucun blocage ne se produit lors de la modification des grilles d'un bloc porte/fenêtre.
  • Aucun blocage ne se produit lors de la sélection d'un volume de délimitation dans un dessin.
  • Aucun blocage ne se produit lorsqu'un bloc à vues multiples est sélectionné dans le dessin.
• Migration
  • Lors de la migration de dessins issus de versions antérieures, un avertissement s'affiche désormais sur la ligne de commande si la synchronisation n'est pas terminée.
  • Une note d'identification peut désormais être ajoutée après la migration de paramètres issus de versions précédentes.
• Vue en coupe ou vue d'élévation
  • ACCROBJ fonctionne désormais correctement lors de la modification d'une géométrie d'élévation ou de coupe.
  • La coupe horizontale fonctionne désormais correctement lorsque des dessins Xréf sont attachés.
  • Les informations de calque correctes des objets Xréf s'affichent désormais dans la palette Propriétés après la décomposition d'une coupe.
• IFC

  L'importation IFC fonctionne désormais correctement même si l'un des composants est à l'origine d'une erreur.

• Étiquette de pièce

  Dans un SCU pivoté, les étiquettes de pièce peuvent désormais être placées dans la bonne rotation lors de la création d'un espace.

• Mur
  • Les hachures de mur annotatives s'affichent désormais correctement lorsqu'elles sont attachées en tant que Xréf dans un autre dessin.
  • La taille de la boîte de dialogue Propriétés des styles de murs est désormais conservée lors des lancements suivants.
• Navigateur du projet

  Dans Microsoft® Windows® 10 version 1803 ou ultérieure, les dossiers et fichiers contenant des caractères spéciaux s'affichent désormais correctement dans le Navigateur du projet.

• Définitions de classifications
  • Les noms des catégories de classification ne sont pas dupliqués en arrière-plan à l'aide d'un suffixe numérique lors de la copie et du collage de blocs à vues multiples.
  • Les performances ont été améliorées lors de la copie et du collage de blocs à vues multiples avec des définitions de classifications ayant des noms de sous-catégories en double.
• Tracé

  Lorsque le style visuel Ligne cachée est sélectionné, l'aperçu du tracé s'affiche correctement, conformément aux paramètres définis dans le fichier CTB.

• Synchronisation de projet

  Les performances ont été améliorées lors de la synchronisation des normes du projet dans les projets hébergés sur le réseau.

• Saisie dynamique

  L'invite de saisie dynamique pour la polyligne s'affiche désormais correctement pour tous les angles à l'invite du point suivant.

Le jeu d'outils AutoCAD Architecture tire parti de la plupart des nouvelles fonctionnalités d'AutoCAD. Pour en savoir plus, consultez la rubrique d’aide Nouveautés d’AutoCAD 2021.
