Vous pouvez créer une grille de poteaux personnalisée basée sur un dessin au trait non orthogonal. Par exemple, si vous avez un dessin d'un tracé irrégulier, vous pouvez créer une grille de poteaux personnalisée basée sur un dessin au trait. Puisque la grille obtenue a une forme personnalisée, les modifications possibles après sa création se limitent aux propriétés générales et aux propriétés d'emplacement. Vous ne pouvez pas modifier le nombre ni l'espacement des lignes de grille, ni les étiqueter automatiquement.

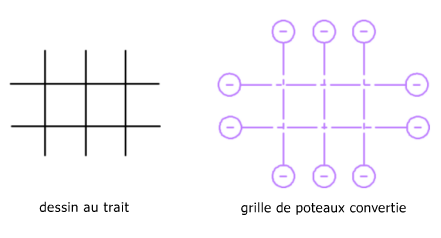

Grille personnalisée à partir d'un dessin au trait
- Créez le dessin au trait que vous souhaitez convertir en grille de poteaux.
- Ouvrez la palette d'outils contenant l'outil de grille de poteaux que vous souhaitez utiliser. Conseil : Au besoin, faites défiler les objets jusqu'à l'outil de votre choix. Après avoir sélectionné l'outil, vous pouvez déplacer ou masquer la palette des propriétés de façon à agrandir la zone de dessin.
- Cliquez sur l'outil de grille de poteaux de structure avec le bouton droit de la souris, puis choisissez Appliquer les propriétés d'outil à
Dessin au trait. - Sélectionnez le dessin au trait à convertir, puis appuyez sur la touche Entrée.
- Lorsque vous êtes invité à effacer le dessin au trait d'origine, appuyez sur la touche Entrée afin de conserver le dessin au trait ou tapez o (Oui) pour l'effacer.
- Si nécessaire, modifiez les propriétés de la grille de poteaux dans la palette des propriétés.
