Affiche la liste des calques présents dans le dessin, ainsi que leurs propriétés. Vous pouvez ajouter, supprimer et renommer des calques, modifier leurs propriétés et appliquer ces modifications en temps réel.
CALQUE (commande)
Menu :
barre d'outils
- Rendre courant
- Définit le calque courant sur celui auquel appartient un objet donné. (Voir la commande RENDCALQUECOUR)
- Correspondance de calque
- Modifie le calque d'un objet sélectionné pour qu'il corresponde au calque de destination. (Voir la commande CHANGCALQUEMULT)
- Calque précédent
- Annule la ou les dernières modifications apportées aux paramètres de calque. (Voir la commande CALQUEP)
- Isoler le calque
- Masque ou verrouille tous les calques à l'exception de ceux qui n'appartiennent pas aux objets sélectionnés. (Voir la commande ISOCALQUE)
- Associer le calque
- Restaure les calques masqués ou verrouillés à l'aide de la dernière commande ISOCALQUE. (Voir la commande ASSOCIERCALQUE)
- Geler le calque
- Gèle le calque des objets sélectionnés. (Voir la commande GELCALQUE)
- Calque inactif
- Désactive le calque d'un objet sélectionné. (Voir la commande CALQUEINAC)
- Verrouiller le calque
- Verrouille le calque d'un objet sélectionné. (Voir la commande VERROUCALQUE)
- Déverrouiller le calque
- Déverrouille le calque d'un objet sélectionné. (Voir la commande DEVERCALQUE)
- Ancrer/faire flotter la palette
-
Ancre la palette à droite de la zone de dessin
Annule l'ancrage de la palette. Vous pouvez alors la déplacer et la redimensionner
Liste déroulante des calques
Affiche le calque actuel et sa couleur, ainsi que certaines de ses propriétés courantes. Cliquez sur la liste déroulante pour ajuster l'état Activé/Désactivé, Verrouillé/Déverrouillé ou Libéré/Gelé d'un calque. Vous pouvez également sélectionner un calque pour le définir en tant que calque courant.
Liste déroulante Etat de calque
Indique l'état du calque actif dans le dessin.
- Ajouter un nouvel état de calque
- Ouvre la boîte de dialogue Ajouter un nouvel état de calque, qui permet de créer un état de calque dans le dessin.
- Gérer les états de calque
- Ouvre la boîte de dialogue Gestionnaire des états de calque, qui permet de gérer les états de calque dans le dessin.
Liste des calques
- Colonnes affichées. Cliquez avec le bouton droit sur une étiquette de colonne pour sélectionner les colonnes à afficher.
- Trié Cliquez sur une étiquette de colonne pour effectuer un tri en fonction de cette colonne. Cliquez sur les flèches à l'extrémité droite de l'étiquette de la colonne Nom pour trier cette colonne par nom ou par couleur.
- Ordre des colonnes. Faites glisser une colonne vers un nouvel emplacement de la liste pour modifier l'ordre des colonnes.
- Colonnes
- Etat (masqué par défaut)
- Indique l'état du calque : calque en cours d'utilisation, calque vide ou calque courant.
- Sélection d'objets (option masquée par défaut)
- Indique si le calque est affecté à un objet sélectionné. Les objets doivent être sélectionnés lorsque aucune commande n'est active.
- Visibilité
-
Active et désactive les calques sélectionnés. Quand un calque est actif, il est visible et peut être tracé. Quand un calque est inactif, il est invisible et n'est pas tracé, même si l'option est activée dans la colonne Tracé.
- Description (option masquée par défaut)
-
(Facultatif) Décrit le calque ou le filtre de calques.
- Couleur
-
Affiche la boîte de dialogue Sélectionner une couleur, dans laquelle vous pouvez attribuer une couleur aux calques sélectionnés.
- Nom
-
Affiche le nom du calque ou du filtre. Appuyez sur la touche F2 pour saisir un nouveau nom.
- Geler
-
Gèle les calques sélectionnés. Vous pouvez geler les calques pour améliorer les performances et réduire la durée de régénération des dessins complexes. Les objets des calques gelés ne sont ni affichés, ni tracés, ni régénérés.
Dans les dessins qui prennent en charge la modélisation 3D, les calques gelés ne sont pas rendus. (Non disponible pour AutoCAD LT).
Conseil : Gelez les calques qui doivent rester invisibles pendant de longues périodes. Si vous prévoyez de modifier fréquemment les paramètres de visibilité, utilisez le paramètre Actif/Inactif pour éviter la régénération du dessin. - Verrouiller
-
Verrouille et déverrouille les calques sélectionnés. Les objets présents sur un calque verrouillé ne peuvent pas être modifiés. Les objets situés sur les calques verrouillés sont estompés et une petite icône de verrou s'affiche lorsque vous placez le curseur sur l'objet.
Remarque : Utilisez la commande LAYLOCKFADECTL pour définir le niveau d'estompage pour les calques verrouillés afin de repérer les objets qui appartiennent à des calques verrouillés. - Epaisseur des lignes (masquée par défaut)
-
Affiche l'épaisseur de ligne associée au calque. Cliquer sur le nom de l'épaisseur de ligne affiche la liste déroulante des épaisseurs de ligne disponibles.
- Description (masquée par défaut)
-
Affiche le type de ligne associé au calque. Cliquer sur le nom de type de ligne affiche la liste déroulante des types de ligne chargés. Choisissez Gérer au bas de la liste déroulante pour afficher la boîte de dialogue Choix du type de ligne.
- Transparence (masquée par défaut)
-
Contrôle la visibilité de tous les objets se trouvant sur le calque sélectionné. Lorsque la transparence est appliquée à des objets individuels, la propriété de transparence des objets remplace le paramètre de transparence du calque. Faites glisser le curseur pour régler le niveau de transparence des objets du calque. Plus la valeur est élevée, plus les objets sont transparents.
- Tracer
-
Détermine si les calques sélectionnés sont tracés. Si vous désactivez le traçage pour un calque, les objets de ce calque restent affichés. Les calques désactivés ou gelés ne sont pas tracés, quelle que soit la définition du paramètre de tracé.
- Style de tracé (masqué par défaut)
-
Affiche le style de tracé associé au calque. Si vous utilisez des styles de tracé dépendant des couleurs (variable système PSTYLEPOLICY définie sur 1), vous ne pouvez pas modifier le style de tracé associé à un calque. Cliquer sur le nom du style de tracé affiche la liste déroulante des styles de tracé disponibles.
- Gel dans les nouvelles fenêtres (masqué par défaut)
-
Gèle les calques sélectionnés dans les nouvelles fenêtres de présentation. Par exemple, si vous gelez le calque COTES dans toutes les nouvelles fenêtres, vous limitez l'affichage des cotes dans toutes les nouvelles fenêtres de présentation, mais vous n'affectez pas le calque COTES des fenêtres existantes. Si vous créez ensuite une fenêtre qui requiert des cotes, vous pouvez remplacer le paramètre par défaut en changeant celui de la fenêtre courante.
- Gel de la fenêtre (disponible uniquement à partir d'un onglet de présentation)
-
Permet de geler uniquement les calques sélectionnés dans la fenêtre de présentation active. Si un calque est gelé ou désactivé dans le dessin, vous ne pouvez pas le libérer dans la fenêtre de présentation active.
- Couleur de fenêtre (disponible uniquement à partir d'un onglet de présentation)
-
Définit le remplacement de la couleur associée au calque sélectionné, pour la fenêtre de présentation active.
- Epaisseur de ligne de fenêtre (disponible à partir d'un onglet de présentation uniquement)
-
Définit le remplacement de l'épaisseur de ligne associée au calque sélectionné, pour la fenêtre de présentation active.
- Type de ligne de fenêtre (disponible à partir d'un onglet de présentation uniquement)
-
Définit le remplacement du type de ligne associé au calque sélectionné, pour la fenêtre de présentation active.
- Transparence de la fenêtre (disponible à partir d'un onglet de présentation uniquement)
-
Définit le remplacement de la transparence associée au calque sélectionné, pour la fenêtre de présentation active.
- Style de tracé de fenêtre (disponible à partir d'un onglet de présentation uniquement)
-
Définit le remplacement du style de tracé associé au calque sélectionné, pour la fenêtre de présentation active. Les paramètres de remplacement ne sont pas visibles dans la fenêtre ou tracés lorsque le style visuel du dessin est défini sur Conceptuel ou Réaliste. Pour les styles de tracé dépendant des couleurs (variable système PSTYLEPOLICY définie sur 1), vous ne pouvez pas définir de remplacement du style de tracé.
- Groupes automatiques
-
Des groupes de calques sont créés et remplis dynamiquement par le produit :
- Tous les calques non réf. externes. Répertorie tous les calques qui ne sont pas référencés dans un dessin de xréf.
- Tous les calques utilisés. Active ou désactive l'affichage du groupe de calques Tous les calques utilisés. Ce groupe de calques se met à jour de façon dynamique de manière à afficher la liste de tous les calques ne possédant pas d'objets. (Voir la variable système SHOWALLUSEDLAYERSGROUP)
- Xréf (références externes). Active ou désactive l'affichage du groupe de calques Xréf. Ce groupe de calques se met à jour de manière dynamique de manière à afficher la liste de toutes les références externes (Xréfs) associées en tant que groupes de calques imbriqués, ainsi que leurs calques. L'option Afficher les calques Xréf doit être activée pour pouvoir afficher ce groupe de calques. (Voir la variable système SHOWXREFGROUPS)
- Calques avec remplacements. Active ou désactive l'affichage du groupe de calques Remplacements de fenêtre. Ce groupe de calques se met à jour de façon dynamique pour afficher la liste de tous les calques de la fenêtre de présentation active comprenant des remplacements de propriétés. (Voir la variable système SHOWVPOVERRIDESGROUP)
- Calques non rapprochés. Active ou désactive l'affichage du groupe de calques Calques non rapprochés. Ce groupe de calques se met à jour de façon dynamique pour afficher la liste de tous les calques n'ayant pas été rapprochés. (Voir la variable système SHOWUNRECONCILEDLAYERSGROUP)
- Remplacements Xréf Répertorie tous les calques référencés à partir d'un dessin xréf présentant un remplacement de propriété de calque xréf.

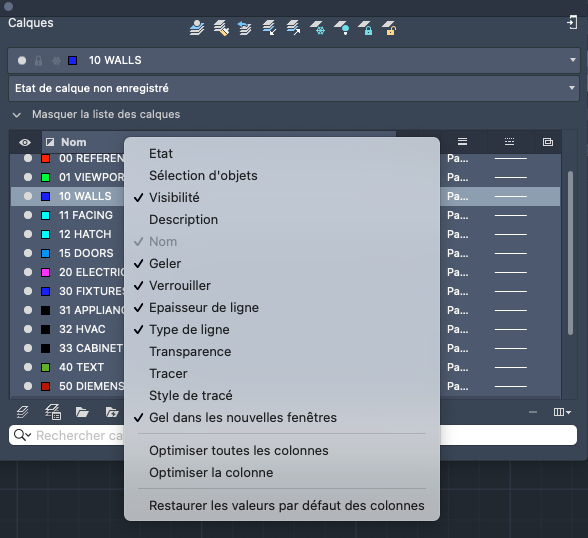

Etiquettes des colonnes - Menu contextuel
- Noms des colonnes
-
Répertorie toutes les colonnes par leur nom. Une coche indique que la colonne est incluse dans l'affichage. Cliquez sur le nom d'une colonne pour l'afficher ou la masquer. Les paramètres Gel de la fenêtre, Couleur de fenêtre, Type de ligne de fenêtre, Epaisseur de ligne de fenêtre et Style de tracé de fenêtre sont disponibles uniquement lorsqu'une fenêtre de présentation est active.
- Optimiser toutes les colonnes
-
Adapte la largeur de toutes les colonnes à leur contenu.
- Optimiser la colonne
-
Adapte la largeur de la colonne sélectionnée à son contenu.
- Restaurer les valeurs par défaut des colonnes
-
Restaure les paramètres d'affichage et d'épaisseur par défaut de toutes les colonnes.

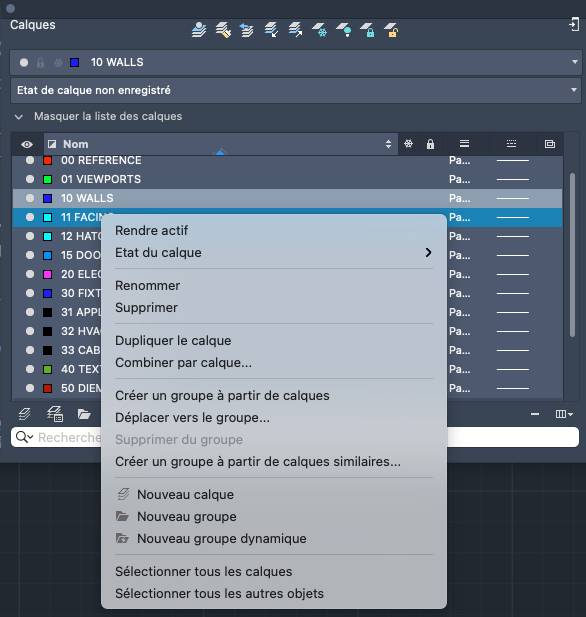

Menu contextuel Liste des calques
- Rendre actif
-
Définit le calque sélectionné en tant que calque courant. (Voir la variable système CLAYER)
- Etat du calque
-
Active ou désactive l'état de calque Geler, Verrouiller, Geler dans les nouvelles fenêtres ou Impressions des calques sélectionnés. L'option Isoler permet d'isoler les calques sélectionnés dans le dessin. Tous les calques, à l'exception de ceux sélectionnés, sont désactivés et verrouillés. (Voir la commande ISOCALQUE)
- Rename
-
Renomme le calque sélectionné.
- Delete
-
Supprime le calque sélectionné du dessin. Vous ne pouvez supprimer que des calques non référencés. Les calques référencés comprennent les calques 0 et DEFPOINTS, les calques contenant des objets (y compris les objets des définitions de blocs), le calque courant et les calques dépendant de références externes.
Remarque : Avant de supprimer des calques, pensez à vérifier si vous travaillez sur un dessin faisant partie d'un projet partagé ou basé sur un ensemble de normes de recouvrement. - Dupliquer le calque
- Crée un calque basé sur le calque sélectionné. Le nouveau calque hérite de toutes les propriétés et de tous les états du calque sélectionné.
- Combiner par calque
- Affiche la boîte de dialogue Choisir un calque, qui vous permet de fusionner les calques sélectionnés sur un calque spécifique. Une fois les calques fusionnés, les calques sélectionnés sont supprimés du dessin. (Voir -FUSCALQUES)
- Créer un groupe à partir de calques
- Crée un groupe de calques et ajoute les calques sélectionnés en tant que références du groupe de calques.
- Déplacer vers le groupe
- Affiche la boîte de dialogue Choisir un groupe, qui vous permet d'ajouter les calques sélectionnés comme références à un groupe de calques spécifié.
- Supprimer du groupe
- Supprime les calques sélectionnés du groupe de calques.
- Créer un groupe à partir de calques similaires
- Affiche la boîte de dialogue Nouveau groupe dynamique et définit une règle pour chacune des propriétés du calque. Nommez le nouveau groupe dynamique ou modifiez les règles associées au nouveau groupe dynamique avant de créer le groupe.
- Nouveau calque
- Crée un calque. La liste des calques affiche un calque nommé Calque1. Vous pouvez modifier le nom immédiatement. Le nouveau calque hérite des propriétés du calque sélectionné dans la liste des calques (couleur, état activé ou désactivé, etc.).
- Nouveau groupe
- Crée un groupe de calques. La liste des calques affiche un calque nommé Groupe1. Vous pouvez modifier le nom immédiatement.
- Nouveau groupe dynamique
- Affiche la boîte de dialogue Nouveau groupe dynamique et vous permet de créer un groupe de calques contenant tous les calques en fonction des propriétés des calques spécifiées.
- Sélectionner tous les calques
-
Sélectionne tous les calques affichés sous forme de liste.
- Sélectionner tous les autres objets
-
Sélectionne tous les autres calques dans l'affichage sous forme de liste, hormis les calques sélectionnés.

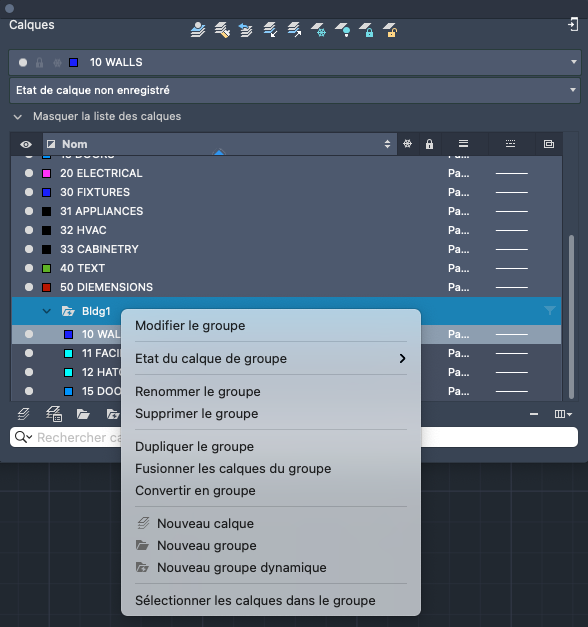

Menu contextuel de l'élément de groupe
- Modifier le groupe (s'applique uniquement aux groupes de calques dynamiques)
- Affiche la boîte de dialogue Nouveau groupe dynamique et vous permet de modifier les groupes de règles.
- Etat du calque de groupe
- Active ou désactive l'état de calque Visibilité, Geler, Verrouiller, Geler dans les nouvelles fenêtres ou Impressions des calques sélectionnés. L'option Isoler permet d'isoler les calques sélectionnés dans le dessin. Tous les calques, à l'exception de ceux sélectionnés, sont désactivés et verrouillés. (Voir la commande ISOCALQUE)
- Renommer le groupe
- Renomme le groupe de calques sélectionné.
- Supprimer le groupe
- Supprime le groupe de calques sélectionné. Vous avez la possibilité de supprimer uniquement le groupe de calques, ou le groupe de calques et les calques référencés par le groupe.
La variable système GROUPLAYERDELETABLE contrôle la suppression des calques référencés par un groupe de calques lorsque ce dernier est supprimé.
- Masquer le groupe (groupes automatiques uniquement)
- Masque le groupe de calques sélectionné. Vous pouvez afficher le groupe en le sélectionnant dans le menu Afficher les groupes automatiques.
- Dupliquer le groupe
- Crée un groupe de calques basés sur le groupe de calques sélectionné. Le nouveau groupe de calques hérite des références à tous les calques du groupe de calques sélectionné.
- Fusionner les calques du groupe
- Affiche la boîte de dialogue Choisir un calque, qui vous permet de fusionner les calques dans le groupe de calques sélectionné pour un calque donné. Une fois les calques fusionnés, les calques sélectionnés sont supprimés du dessin. (Voir la commande -FUSCALQUES)
- Convertir en groupe
- Crée un groupe de calques à partir du groupe de calques dynamique sélectionné. Lorsque de nouveaux calques sont ajoutés ou modifiés, ils ne sont plus automatiquement ajoutés ou supprimés du groupe en fonction de leurs propriétés.
- Nouveau calque
- Crée un calque. La liste des calques affiche un calque nommé Calque1. Vous pouvez modifier le nom immédiatement. Le nouveau calque hérite des propriétés du calque sélectionné dans la liste des calques (couleur, état activé ou désactivé, etc.).
- Nouveau groupe
- Crée un groupe de calques. La liste des calques affiche un calque nommé Groupe1. Vous pouvez modifier le nom immédiatement.
- Nouveau groupe dynamique
- Affiche la boîte de dialogue Nouveau groupe dynamique et vous permet de créer un groupe de calques contenant tous les calques en fonction des propriétés des calques spécifiées.
- Sélectionner les calques dans le groupe
- Sélectionne tous les calques dans le groupe de calques sélectionné.
Barre d'outils inférieure
- Nouveau calque
- Crée un calque. La liste des calques affiche un calque nommé Calque1. Vous pouvez modifier le nom immédiatement. Le nouveau calque hérite des propriétés du calque sélectionné dans la liste des calques (couleur, état activé ou désactivé, etc.).
- Gestionnaire des états de calques
- Ouvre la boîte de dialogue Gestionnaire des états de calque, qui permet de gérer les états de calque dans le dessin.
- Nouveau groupe de calques
- Crée un groupe de calques. La liste des calques affiche un calque nommé Groupe1. Vous pouvez modifier le nom immédiatement.
- Nouveau groupe de calques dynamique
- Affiche la boîte de dialogue Nouveau groupe dynamique et vous permet de créer un groupe de calques contenant tous les calques en fonction des propriétés des calques spécifiées.
- Supprimer la sélection
- Supprime les calques ou les groupes de calques sélectionnés.
Vous ne pouvez supprimer que des calques non référencés. Les calques référencés comprennent les calques 0 et DEFPOINTS, les calques contenant des objets (y compris les objets des définitions de blocs), le calque courant et les calques dépendant de références externes.
Remarque : Avant de supprimer des calques ou des groupes de calques, pensez à vérifier si vous travaillez sur un dessin faisant partie d'un projet partagé ou basé sur un ensemble de normes de recouvrement.
Afficher les paramètres
Affiche un menu d'options permettant de contrôler l'affichage des groupes de calques, des calques et des en-têtes de colonne dans la liste des calques.
- Afficher les groupes de calques
- Active ou désactive l'affichage de tous les groupes de calques. (Voir la variable système SHOWGROUPS)
- Afficher les groupes au-dessus. Affiche tous les groupes de calques triés en haut de la liste des calques. (Voir la variable système GROUPSONTOP)
- Afficher les groupes en bas. Affiche tous les groupes de calques triés en bas de la liste des calques. (Voir la variable système GROUPSONTOP)
- Afficher les groupes vides
- Active ou désactive l'affichage des groupes de calques vides. (Voir la variable système SHOWEMPTYGROUPS)
- Afficher les calques Xréf
- Active ou désactive l'affichage de tous les calques dans des références externes (Xréfs) associées. (Voir la variable système SHOWXREFLAYERS)
- Afficher les groupes automatiques
- Active ou désactive l'affichage des groupes de calques créés et remplis de manière dynamique par le produit.
- Options d'affichage
- Active ou désactive l'affichage des en-têtes de colonne et propose des options permettant d'ajuster automatiquement la taille de toutes les colonnes ou de la colonne sélectionnée à sa largeur maximale dans la liste des calques.
Rechercher le calque
Filtre rapidement la liste des calques par nom, à mesure que vous saisissez des caractères. Ce filtre n'est pas enregistré à la fermeture de la palette des calques.
