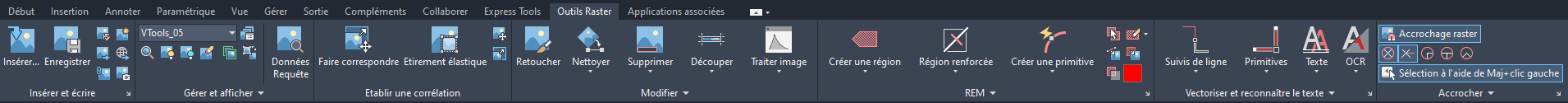

Ruban affiché dans la plupart des espaces de travail du programme et qui inclut l'onglet Outils Raster. L'onglet Outils Raster contient de nombreuses commandes que vous pouvez utiliser pour le AutoCAD Raster Design toolset. Cliquez sur les flèches situées sous chaque volet pour accéder à d'autres commandes.
Le tableau suivant indique les fonctions accessibles via l'onglet Image et propose des références croisées vers les différentes sections de l'aide.
| Tableaux de distribution | Functions |
|---|---|
| Insérer et écrire | Insère, enregistre, exporte, incorpore et capture des données d'image raster.
Voir Création d'une image, Insertion d'images, Enregistrement d'images et Exportation d'images. |
| Gérer et afficher | Gère les données d'image raster et vous permet d'afficher de manière interactive des données sur le pixel situé sous le curseur.
Voir Gestionnaire des images. |
| Corréler | Permet de mettre une image en corrélation, que ce soit en la mettant en correspondance, en la déplaçant, en la mettant à l'échelle ou en l'étirant.
Voir Corrélation des images. |
| Modification | Modifie les données d'image raster en vous permettant de retoucher, de nettoyer, d'effacer, de rogner et de traiter l'image.
Voir Correction d'images et Effacement et découpage d'images. |
| REM | Permet de modifier les données d'image raster à deux tons, en couleur et en gamme de gris. Des options servent à sélectionner des entités raster, puis à les vectoriser, les modifier ou les supprimer. |
| Vectoriser et reconnaître le texte | Permet de convertir un objet raster (arc, cercle, texte, ligne, polyligne, rectangle ou courbe de niveau) en vecteur, ainsi que du texte raster au format AutoCAD.
Voir Vectorisation d'entités raster et Conversion de texte raster. |
| Accrocher | Permet de définir le mode d'accrochage, qui détermine si le curseur se déplaçant sur une image saute automatiquement sur les extrémités d'entité raster, intersections ou autres points importants. |
