Création d'un solide extrudé

Les solides peuvent être créé en extrudant un ou plusieurs éléments filaires ou de texte.

Les solides extrudés sont édités de la même façon que les solides primitifs.

Si vous compter couper un solide extrudé dans un autre solide, nous recommandons d'utiliser la commande Couper plutôt qu'un solide extrudé. De même, si vous désirez un bossage en ajoutant un solide extrudé pour un solide existant, nous recommandons d'utiliser la commande bossage.

Pour créer un solide extrudé :

1. Sélectionnez les éléments filaires ou de texte que vous voulez extruder.

   L'exemple montré ci dessous montre une courbe composite :



2. Cliquez sur Solide > Créer > Extrusion.

   Si un seul élément filaire ou de texte est sélectionné, il est extrudé pour former un solide :



   Ceci est similaire à la création d'une surface extrudée, sauf que les couvercles qui sont ajoutés au solides si l'objet filaire est plan et fermé.

   Le solide est affiché dans l'arborescence de solide. S'il n'y a pas de solide actif dans le modèle, il devient actif. Sinon il devient un solide inactif.

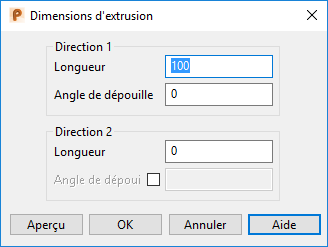

   Si plusieurs éléments filaires ou de texte sont sélectionnés, la boite de dialogue Dimensions d'extrusion s'affiche. Utilisez cette boite de dialogue pour définir les dimensions des solides extrudés.



   Par exemple :

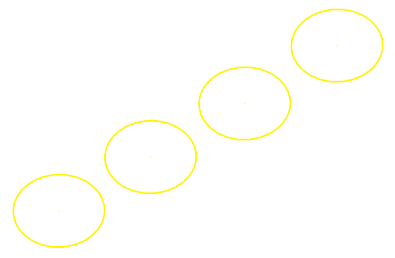

   1. Sélectionnez les éléments filaires suivants :



   2. Saisissez les valeurs suivantes pour les solides extrudés :

      Direction 1 - Longueur — Ceci est la longueur de l'extrusion. La longueur de l'extrusion peut être nulle si Direction 2 - Longueur a une valeur non-nulle.

      Angle de dépouille — Il s'agit de l'angle de dépouille entre la courbe de base des solides extrudés et la courbe à l'autre extrémité. L'angle est mesuré par rapport à l'axe normal au plan principal ou au plan ajusté au mieux à la courbe.

      Direction 2 - Longueur — La longueur de l'extrusion en-dessous du plan actif.

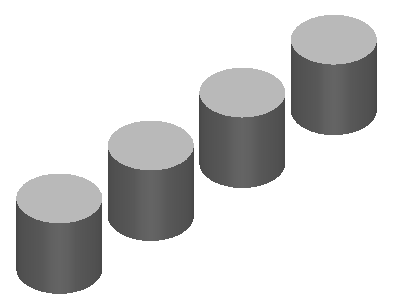

   3. Cliquez sur Aperçu pour voir les solides extrudées :

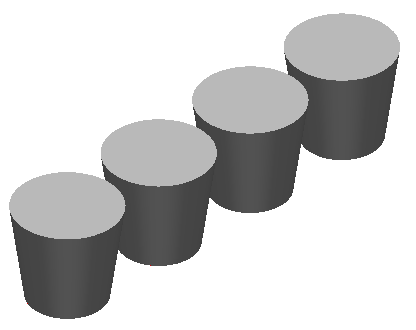

      Vous pouvez changer les valeurs de longueur et d'angle de dépouille et cliquer à nouveau sur Aperçu pour mettre à jour les solides :


   4. Cliquez sur OK pour accepter les aperçus et fermer la boite de dialogue.
