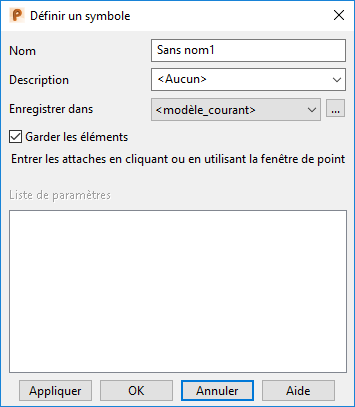

Utilisez cette boite de dialogue pour créer une définition de symbole à partir des éléments sélectionnés.
Nom — La définition de symbole reçoit un nom par défaut. Changez-le en transistor, par exemple.
Description — Entrez ou sélectionnez la description pour la définition du symbole. Cette description est affichée dans la boite de dialogue Créer un symbole pour vous aidez à identifier la définition de symbole requise.
Enregistrer dans — Vous pouvez stocker la définition de symbole dans le modèle actuel, ou dans un modèle de bibliothèque.
— Cliquez pour rechercher des bibliothèques de symboles en dehors de la base de données du modèle. La boite de dialogue Ouvrir une bibliothèque s'affiche où vous sélectionnez une bibliothèque de symboles.
Garder les éléments — Sélectionnez cette option pour enregistrer les éléments représentant la définition de symbole avec celle-ci. Dans ce cas, si un symbole (créé à partir d'une définition de symbole) est converti (en utilisant Accueil > Utilitaires > Convertir > Symbole), il est converti en ces éléments individuels stockés. Désélectionnez cette option si vous ne voulez pas enregistrer les éléments avec la définition de symbole. Dans ce cas, si le symbole est converti, sa géométrie est convertie en une série de lignes.
Entrer les attaches en cliquant ou en utilisant la fenêtre de point — Les attaches sont positionnées sur la définition du symbole. Elles sont utilisées pour positionner le symbole et comme points clés sur le symbole. Vous ne pouvez pas vous accrochez précisément à un symbole où il n'y a pas d'attache, par conséquent, vous ajoutez des attaches supplémentaires où d'autres éléments sont le plus susceptible de se connecter avec le symbole.
Une définition de symbole doit avoir au moins une attache. Entrez une position pour créer une attache. Vous pouvez soit cliquer une position à l'écran, soit cliquer sur le bouton de position
pour afficher la boite de dialogue Position et utiliser cette boite de dialogue pour entrer une position. Quand vous entrez des attaches, elles sont marquées par un cercle. Si vous entrez la mauvaise position pour une attache, cliquez sur le marqueur de l'attache pour la retirer.

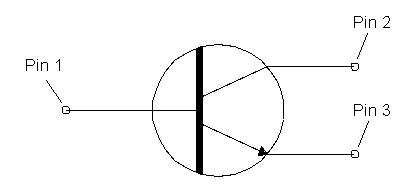

Dans l'exemple, les attaches sont entrées comme montré ci-dessous :
La première attache est l'attache par défaut sélectionnée quand vous créez le symbole, par conséquent, entrez la première attache comme étant le point le plus susceptible de positionner le symbole.
Appliquer — Crée la définition du symbole et vous permet de créer une autre définition de symbole. Effectuez une sélection cadrée du groupe d'éléments pour la prochaine définition de symbole, puis complétez la boite de dialogue et entrez les attaches.
OK — Crée la définition du symbole et ferme la boite de dialogue. Tous les éléments sélectionnés sont enregistrés dans la définition et effacés du modèle.
Annuler — Ferme la boite de dialogue sans créer de définition de symbole.
