Vous pouvez générer une surface à partir de morceaux, les zones entre les courbes latérales et longitudinales. Utilisez cette option pour entrer des points, représentant les intersections de latérales et de longitudinales, pour définir les morceaux. Ces morceaux sont ensuite utilisés pour définir et créer une surface.
Pour créer une surface à partir de morceaux :
- Cliquez sur Surface > Créer > Depuis patchs.

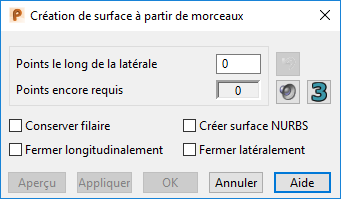

La boite de dialogue Création de surface à partir de morceaux s'affiche :
- Entrez le nombre de points le long de la latérale que vous voulez utiliser pour spécifier la courbe latérale.
- Créez le point représentant la première latérale.
Vous pouvez soit cliquer dans la fenêtre graphique, ou acquérir des données de points en utilisant un palpeur.
La case de texte Points encore requis affiche le nombre de points requis pour terminer la courbe latérale actuelle, le nombre réduit à chaque fois que vous entrez un point.
- Créez le point représentant la seconde latérale. La surface est générée entre les deux latérales.
Vous pouvez créer plusieurs latérales, en variant le nombre de points dans chaque latérale, si nécessaire.
Utilisez les autres options sur la boite de dialogue comme requis :
— Annulez le dernier point entré.
— Utilisez ces boutons pour activer et désactiver l'avertissement sonore.
— Affiche une fenêtre montrant le nombre de points requis pour terminer la courbe latérale actuelle.
- Conserver filaire — Conservez le filaire quand la boite de dialogue est complétée. Décochez la case pour n'afficher que la surface.
- Créer surface NURBS — Crée une surface NURBS au lieu d'une power-surface.
- Fermer longitudinalement — Ferme les courbes longitudinalement lors de la génération de la surface.
- Fermer latéralement — Ferme les courbes latéralement lors de la génération de la surface.
- Aperçu — Affiche un aperçu de la surface qui a été créée.
- Appliquer — Cliquez pour appliquer les changements sans fermer la boite de dialogue. La surface est créée et une autre surface peut être créée dans la même session.
- Cliquez sur OK pour enregistrer les changements et fermer la boite de dialogue.
