Création d'une surface primitive

Pour créer une surface primitive :

1. Cliquez sur Surface > Créer et choisissez le type de primitive requis. Sélectionnez :

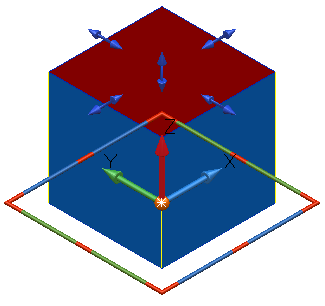

   • Bloc pour créer un rectangle extrudé (avec des extrémités ouvertes) :

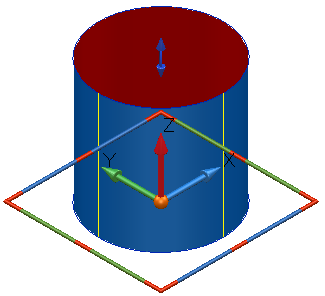

   • Cylindre pour créer une surface cylindrique (un cercle extrudé avec des extrémités ouvertes) :

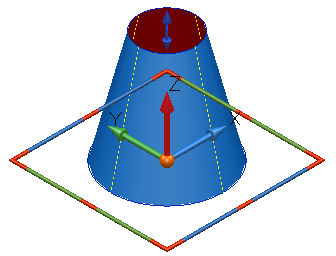

   • Cône pour créer une surface conique (avec des extrémités ouvertes) :

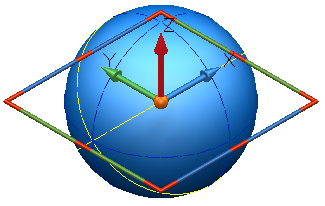

   • Sphère pour créer une surface sphérique en faisant tourner un demi-cercle autour de l'axe de la sphère :

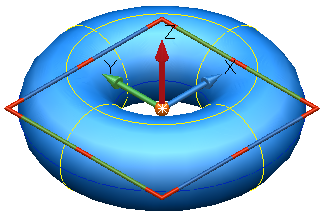

   • Tore pour créer une surface torique en effectuant un cercle autour d'un axe à l'extérieur du cercle.

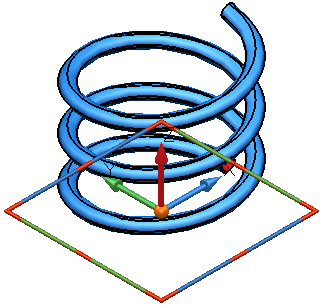

   • Ressort pour créer une surface hélicoïdale primitive.

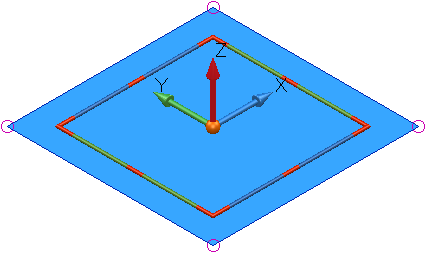

   • Plan pour créer une surface plane et rectangulaire :



2. Entrez une position sur l'écran pour créer une primitive par défaut, du type désiré.

   Vous pouvez quitter le mode de création de surface à tout moment en cliquant sur sur la barre d'outils d'accès rapide. La surface n'est pas créée tant que son origine n'est pas spécifiée, si vous cliquez sur avant qu'une surface ne soit positionnée, aucune surface n'est créée.

3. Editez la nouvelle surface :
   • utilisez les poignées graphiques.
   • cliquez avec le bouton droit sur la surface et sélectionnez Modifier dans le menu contextuel.
   • double-cliquez sur la surface.

   Si vous cliquez sur la surface créée, vous commencez à éditer cette surface, si vous cliquez ailleurs dans la fenêtre graphique, une surface du même type est créée à cet endroit.

   Si vous voulez créer une surface primitive différente, sélectionnez-la dans Surface > Créer et le curseur change pour indiquer le type de surface à créer ensuite.

Vous pouvez également créer des surfaces primitives en utilisant la fenêtre de commande, en spécifiant les dimensions d'une primitive avant de saisir le point d'origine.

Par exemple, pour créer un bloc avec une origine 0 0 0, tapez la commande suivante dans la fenêtre de commande :

create surface block

length 45

width 67.89

height 43

0 0 0

Si vous ne spécifiez pas de dimension, la valeur par défaut est utilisée. Vous pouvez spécifier les dimensions suivantes :

radius

width

length

height

minor_radius

major_radius

base_radius

top_radius
