Vous pouvez créer des surfaces extrudées à partir d'un ou plusieurs éléments filaire ou de texte.
Pour créer une surface extrudée :
- Sélectionnez les éléments filaires ou de texte que vous voulez extruder.

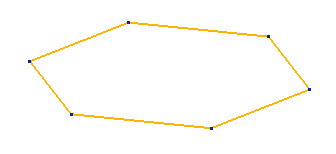

L'exemple ci-dessous montre un polygone filaire :
- Cliquez sur Surface > Créer > Extrusion.

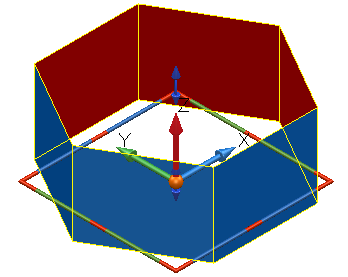

Si un seul élément filaire ou de texte est sélectionné, il est extrudé pour former une surface :
Si plusieurs éléments filaires ou de texte sont sélectionnés, la boite de dialogue Dimensions d'extrusion s'affiche. Cette boite de dialogue vous permet de configurer les dimensions des surfaces extrudées.
Par exemple :

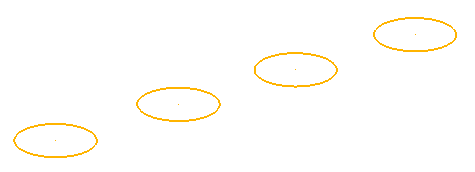

- Sélectionnez les éléments filaires suivants :

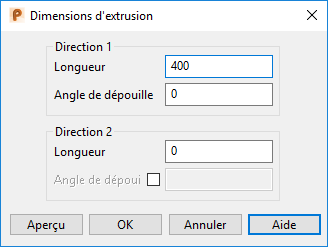

- Saisissez les valeurs suivantes pour les solides extrudés :
Direction 1 - Longueur — Ceci est la longueur de l'extrusion. La longueur de l'extrusion peut être nulle si Direction 2 - Longueur a une valeur non-nulle.
Angle de dépouille — Il s'agit de l'angle de dépouille entre la courbe de base des solides extrudés et la courbe à l'autre extrémité. L'angle est mesuré par rapport à l'axe normal au plan principal ou au plan ajusté au mieux à la courbe.
Direction 2 - Longueur — La longueur de l'extrusion en-dessous du plan actif.

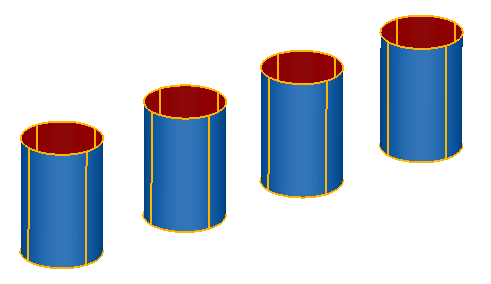

- Cliquez sur Aperçu pour voir les surfaces extrudées:
Vous pouvez changer les valeurs de longueur et d'angle de dépouille et cliquer à nouveau sur Aperçu pour mettre à jour les surfaces :
- Cliquez sur OK pour accepter les surfaces que vous avez prévisualisé et fermer la boite de dialogue.
Pour plus d'informations l'édition de surface extrudée, voir Edition graphique de primitives.
Si le filaire ou le texte n'est pas plan, l'extrusion est dans le sens positif de l'axe normal au plan principal. Si le filaire ou le texte est plan, l'extrusion est normale au plan dans lequel le filaire ou le texte se trouve. Vous pouvez changer ce paramètre par défaut en désélectionnant l'option Créer des extrusions normales à la base du plan de la boite de dialogue Fichier > Options > Options d'application > Elément > Surfaces.
La courbe filaire ou le texte utilisé pour créer la surface extrudée est retiré du modèle par défaut. Vous pouvez à nouveau ajouter du filaire ou du texte au modèle en utilisant l'onglet Esquisse de la boite de dialogue Extrusion. Elle s'affiche en double cliquant sur la surface. Pour conserver le filaire dans le modèle quand vous créez une surface extrudée, sélectionner l'option Conserver le filaire dans la boite de dialogue Outils > Options > Elément > Surfaces.
