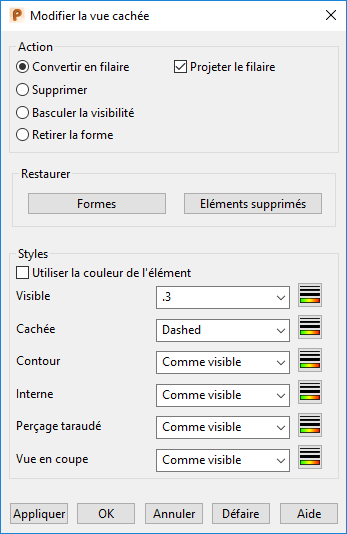

Utilisez cette boite de dialogue pour éditer les lignes cachées et visibles. Vous pouvez également manipuler le modèle dans la vue sélectionnée en utilisant le bouton du milieu de la souris quand cette boite de dialogue est affichée.
Cette zone d'action contient les opérations que vous pouvez effectuer sur des lignes cachées et visibles sélectionnées dans la vue:
- Convertir en filaire — Convertit les lignes sélectionnées en filaire.
- Supprimer — Efface les lignes sélectionnées de la vue.
- Basculer la visibilité — Bascule les styles des lignes sélectionnées de cachées à visibles ou de visibles à cachées.
- Retirer la forme — Retire les formes de solide de façon permanent de la vue cachée sélectionnée.
- Projeter le filaire — Quand vous convertissez les lignes sélectionnées en filaire, cette option projette le filaire sur le plan de la vue.
Formes — Ré-affiche toute forme qui a été cachée de la vue à cause de la sélection de l'option de détail Cachée dans la boite de dialogue Modifier la vue.
Eléments supprimés — Sélectionnez cette option pour restaurer les éléments dans une vue cachée qui ont été précédemment effacés.
Les options de la zone Styles définissent le style des lignes visibles et cachées :
- Utiliser la couleur de l'élément — Sélectionnez cette option pour utiliser la couleur du filaire de l'élément pour les lignes.
- Visible — Sélectionnez le style des lignes visibles dans la liste.
- Cachée — Sélectionnez le style des lignes cachées dans la liste.
- Contour — Sélectionnez le style à appliquer aux arêtes extérieures détectées dans une vue cachée. L'option par défaut est Comme visible.
- Interne — Sélectionnez le style des arêtes internes dans la liste. Une arête interne est une arête qui se trouve entre des faces qui sont tangentes continues.
- Perçage taraudé — Sélectionnez le style pour les trous taraudés dans la liste.
Les détails de trous taraudés sont dépendent de la forme de perçage.
- Vue en coupe — Sélectionnez le style pour les vues en coupe dans la liste.
Définir le style — Cliquez pour afficher la barre d'outils de styles, où vous pouvez personnaliser un style pour des vues cachées.
Appliquer — Applique les changements aux lignes dans la vue.
OK — Applique les changements aux lignes dans la vue et ferme la boite de dialogue.
Annuler — Ferme la boite de dialogue.
Défaire — Cela défait les changements faits à la vue à quand vous avez cliquez sur Appliquer pour la dernière fois.
