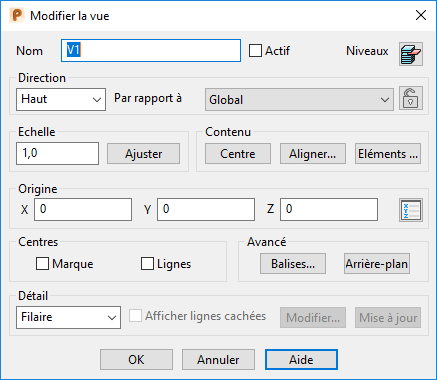

Utilisez cette boite de dialogue pour éditer la vue sélectionnée.
Nom — Affiche le nom de la vue. Editez le nom comme requis.
Actif — Activez la vue sélectionnée.
— Cliquez sur ce bouton pour afficher la boite de dialogue Niveau. Vous utilisez cette boite de dialogue pour afficher ou masquer les niveaux dans la vue.

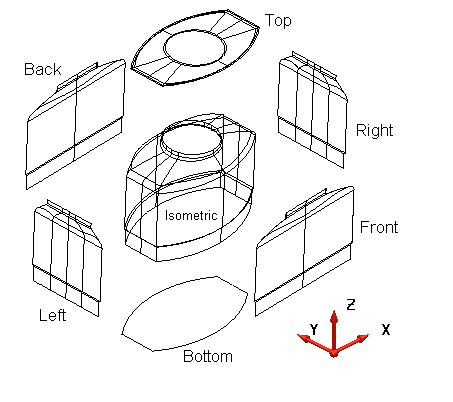

Direction — Utilisez cette option pour spécifier la direction de la vue du modèle par rapport à l'espace de travail défini par la liste déroulante Par rapport à. Chaque direction est affichée ci-dessous :
Par rapport à — Cela définit l'espace de travail utilisé par l'origine et par la direction. Vous pouvez changer ceci en Global ou n'importe plan de travail défini dans le modèle.
— Cliquez sur ce bouton pour maintenir la position des bulles en relation avec la vue. Quand une vue est verrouillée :
- la direction et le plan de travail ne peuvent pas être changés dans la boite de dialogue
- la vue ne peut pas être pivotée dynamiquement.
Echelle — Cela change l'échelle à laquelle les éléments sont affichés dans la vue. Si vous entrez une valeur pour mettre à l'échelle la vue de dessin quand une image d'arrière-plan est utilisée, l'image d'arrière-plan est également mise à l'échelle.
Ajuster — Mettez à l'échelle le contenu de la vue pour qu'il s'ajuste aux frontières de la vue.
Centre — Déplacez le contenu de la vue au centre de celle-ci.
Aligner — Cela vous permet d'aligner la vue sélectionnée avec une autre vue par rapport à l'espace de travail universel ou de la vue.
Eléments — Cela affiche la boite de dialogue Ajouter/Retirer des éléments pour ajouter ou retirer des éléments des vues.
Origine — Utilisez cette option pour spécifier l'origine de la vue par rapport à l'espace de travail défini dans Par rapport à. Par défaut, l'origine de la vue est placé à la position de l'origine du modèle actuel. Vous pouvez éditer l'origine de façon à ce que les positions soient entrées par rapport à l'origine quand la vue est active.

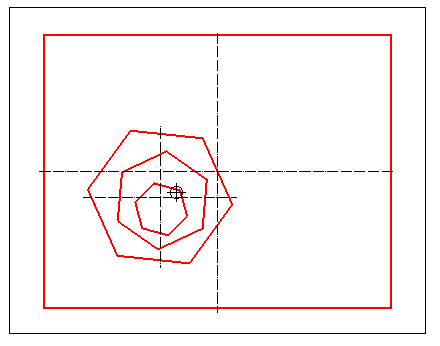

L'origine de la vue est marquée par un cercle et deux lignes qui se croisent :
L'origine est également utilisée pour aligner les vues.
Si vous ne pouvez pas voir l'origine de la vue quand vous créez une vue, l'origine de l'espace de travail universel se trouve en dehors des frontières de la vue et l'origine de la vue en fait de même.
Pour changer la position de l'origine de la vue :
Entrez les coordonnées X Y Z, ou cliquez sur le bouton Position
pour ouvrir la boite de dialogue Position, où vous pouvez utiliser des outils de saisie de position.
Pour entrer une nouvelle position pour la vue :
- Cliquez sur pour afficher la boite de dialogue Position.
- Cliquez sur une position pour la vue quand la boite de dialogue Position s'affiche.
- Cliquez sur OK dans la boite de dialogue Position.
Centres — Utilisez cette position pour marquer les centres des surfaces cylindriques ou non.

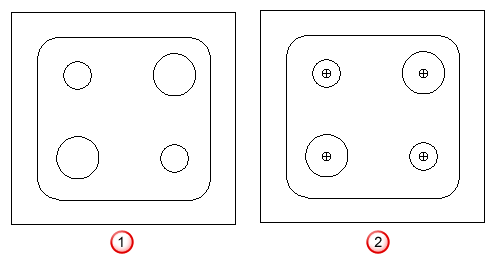

- Marque — Sélectionnez cette option pour marquer les centres des surfaces cylindriques. Si vous déplacez les surfaces cylindriques, la marque de centre ne bouge pas.
Marque désélectionnée.
Marque sélectionnée.

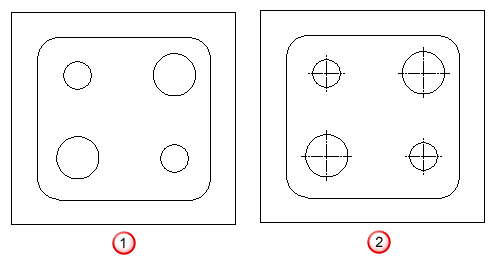

- Lignes — Sélectionnez cette option pour dessiner les lignes centrales des éléments suivants :
- surfaces cylindriques
- cercles
- formes de découpe de solide
- formes de bossage solide
- formes de relief de solide
Lignes désélectionnées
Lignes sélectionnées
Si vous déplacez les surfaces cylindriques, les lignes centrales ne bougent pas.
Quand vous marquez une ligne de centre sur un solide dans une vue de dessin en utilisant l'option Lignes, la ligne de centre devient dépendante du solide. Par conséquent, si le solide est redimensionné, la ligne de centre s'ajuste en conséquence.
Pour éviter que le chevauchement de motifs de lignes de centres ne vienne obscurcir la vue, la géométrie de lignes de centres dépendantes est fusionnée avant que la vue ne soit convertie.
Avancé :
Balises — Affiche la boite de dialogue Balises de vue. Cela vous permet de changer divers réglages pour la vue.
Arrière-plan — Affichez la boite de dialogue Arrière-plan de la vue. Utilisez cette boite de dialogue pour :
- sélectionner un arrière-plan pour la vue
- changer l’agrandissement de l'image
- afficher des pages spécifiques pour les fichiers PDF.
Sélecteur de détail — Cela détermine comment les éléments sont affichés dans la vue. Le menu contient les options de vue cachée, filaire, ombrée, et transparente.
Cachée — Les trois options suivantes ne sont disponibles que si la vue est en lignes cachées.

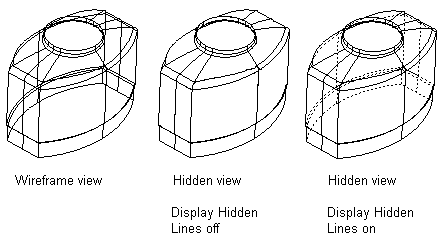

Afficher lignées cachées — Désélectionnez cette option afin que les lignes cachées ne soient pas dessinées. Sélectionnez cette option pour dessiner les lignes cachées en utilisant des lignes pointillées.
Les lignes cachées sont des lignes qui ne sont pas visibles sur le modèle réel depuis la vue actuelle.
Les points de centre d'arc des formes de solide et les points de centre pour les motifs de perçage sont dessinés dans les vues cachées. S'il n'y a pas d'élément à masquer, un message d'erreur s'affiche.
Une croix d'avertissement est affichée sur les vues cachées et les vues en coupe quand elles doivent être mises à jour parce qu'il y a eu un changement dans le modèle. Le dessin des croix est actif par défaut et peut être désactivé en tapant la commande suivante dans la fenêtre de commande :
view_options mark_updated off
Modifier — Cela affiche la boite de dialogue Modifier la vue cachée, elle est utilisée pour éditer les lignes cachées et visibles.
Mise à jour — Cliquez pour mettre à jour le contenu d'une vue cachée ou en coupe. Les détails cachés peuvent être effacés afin qu'ils ne réapparaissent pas quand la vue est régénérée. Quand vous effacez des détails cachés, sélectionnez Mise à jour pour régénérer la vue.
Une croix rouge est dessinée sur une vue quand elle n'est pas à jour et doit être mise à jour.
OK — Enregistre les changements et ferme la boite de dialogue.
Annuler — Ferme la boite de dialogue sans enregistrer les changements.
