L'assistant recherche dans le catalogue de composants des colonnes, des douilles, des manchons et des vis dont la longueur et le diamètre correspondent à la taille de la base du moule et de l'épaisseur des plaques choisies.
Si l'assistant ne trouve pas de colonnes, de douilles, de manchons ou de vis correspondants, des dimensions perso sont utilisées à la place. Si cela se produit et que vous voulez utiliser des dimensions de composant standard, essayez une ou les deux solutions suivantes :
- Cliquez sur Retour et changez l'épaisseur des plaques, la dimensions des plaques ou, dans quelques cas, la taille de la base du moule.
- Cliquez sur Dimensions et modifiez les dimensions des composants en conséquence.

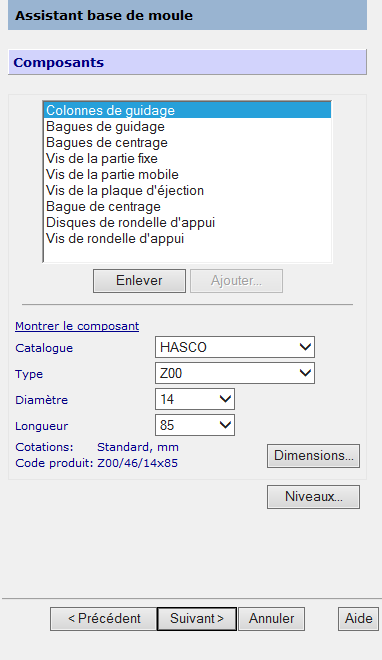

Cette page définit les dimensions des composants listés dans la base du moule.
- Sélectionnez les composants requis dans la liste et définissez leurs tailles.
Retirer — Retire le composant sélectionné de la liste.
Ajouter — Tout composant retiré peut être ré-ajouté en cliquant sur le bouton Ajouter et en sélectionnant le composant dans la boite de dialogue affichée.
- Cliquez sur Afficher le composant pour étendre la fenêtre pour afficher un schéma qui montre une image du composant et comment ses dimensions sont mesurées. Vous pouvez masquer à nouveau l'image en cliquant sur l'option Masquer le composant.
- Cliquez sur Niveaux pour spécifier le niveau pour chaque composant de la base du moule.
- Cliquez sur Suivant pour afficher la troisième page de l'assistant de base de moule.
