Boite de dialogue Faces de dépouille

La boîte de dialogue Faces de dépouille permet de modifier l'angle de dépouille des faces d'un solide.

1. Cliquez sur l'onglet Outils de solide > volet Modifier une face > Dépouille pour afficher la boîte de dialogue Faces de dépouille.
2. Sélectionnez l'option Sélectionner les faces à dépouiller et sélectionnez les faces à dépouiller.
3. Sélectionnez un des types d'entités de référence suivants dans la liste déroulante :
   • Face — une face du solide.
   • Surface — une surface du modèle.
   • Plan de travail — un plan de travail dans le modèle.
4. Sélectionnez l'option Sélectionner l'entité de référence et sélectionnez l'entité de référence.
5. Utilisez pour définir la direction de tirage.
   • Si ce bouton est sélectionné et que l'entité de référence est une face plane ou une surface, la direction de tirage est définie comme étant la normale à cette face ou surface. Si l'entité de référence est un plan de travail, la direction de tirage est définie comme étant l'axe Z de ce plan de travail.
   • Si ce bouton n'est pas sélectionné (ou que l'entité de référence face ou surface n'est pas plane), la direction de tirage est définie comme étant l'axe du plan principal actuel.
6. Entrez un angle ou utilisez la poignée pour créer l'angle de dépouille requis.
   Remarque : Si vous entrez un angle qui va faire entrer en conflit la face dépouillé avec le reste de la géométrie, le curseur se change en quand il est déplacé sur le modèle.
7. Cliquez sur pour afficher la boîte de dialogue Options de faces de dépouille. Utilisez cette boite de dialogue pour spécifier la façon dont les graphiques sont prévisualisée.

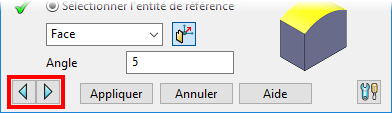

8. Quand plus d'une solution est possible, utilisez les boutons Solution précédente et Solution suivante pour sélectionner la solution requise.

   Ces boutons fonctionnent sur l'opération actuelle, quand vous avez sélectionné Appliquer, vous ne pouvez pas changer la solution pour l'opération appliquée.

9. Cliquez sur Appliquer pour créer les changements au modèle.

Conseil : Quand la boite de dialogue Faces de dépouille est affichée, vous pouvez utiliser Accueil > Sélection > Restaurer pour restaurer l'ensemble précédent de faces à dépouiller.
