Utilisez l'option Dépouille pour changer l'angle de dépouille d'une face d'un solide.
En utilisant la poignée de la valve comme exemple, la modélisation directe va :
- changer l'angle de dépouille de la face sélectionnée.
- étendre les faces, si nécessaire.
- ré-appliquer les raccords.

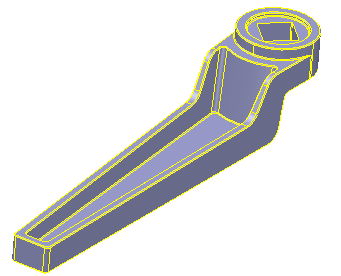

- Sélectionnez le solide et zoomez afin que les détails de la poignée de la poignée soient clairement visibles.
- Cliquez sur Outils de solide > Modifier une face > Dépouille pour afficher la boite de dialogue Faces de dépouille.
- Sélectionnez la face que vous voulez dépouiller
.
Sinon, sélectionnez plusieurs faces, en utilisant les touches de modifications Maj et Ctrl pour ajouter et retirer des faces de la sélection.
- Sélectionnez Face dans la liste déroulante et sélectionnez la face de référence
.
- Changez l'angle de la face de l'une des façons suivantes :
- Entrez un angle dans la boite de dialogue.

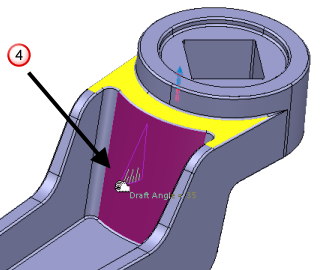

- Cliquez et faites glisser les poignées d'instrumentation pour changer l'angle
.
Quand vous déplacez la souris, les informations d'instrumentation montrent l'angle mis à jour
. La valeur de l'angle dans la boite de dialogue est mise à jour quand vous relâchez le bouton de la souris.
Remarque : Si vous sélectionnez plusieurs faces, vous pouvez entrer un angle de dépouille plus grand, qui peut avoir causé une simple face de dépouille à entrer en conflit avec une autre géométrie. Les conflits sont indiqués par le curseur qui se change en
quand il est déplacé sur le modèle.

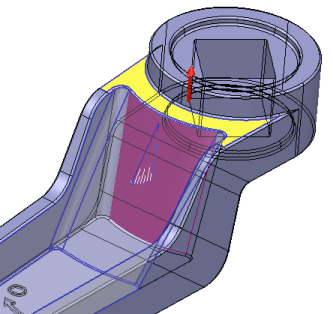

Un aperçu montre les changements qui seront effectués quand vous appliquerez l'angle choisi :

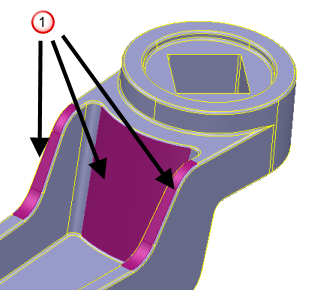

- Cliquez sur Appliquer pour créer les changements au modèle. L'angle de la face est mis à jour et les raccords sont ré-appliqués.
L'angle de la face est mis à jour et les raccords sont ré-appliqués. nécessaire
- Cliquez sur Annuler pour fermer la boite de dialogue et retirer l'instrumentation.

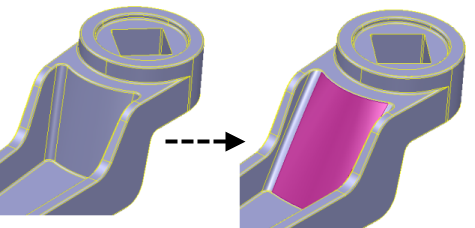

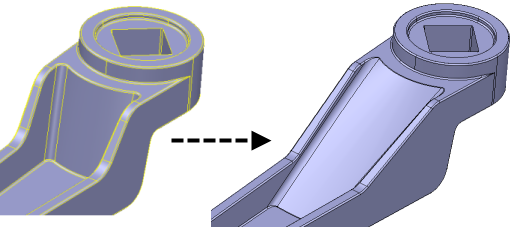

La comparaison ci-dessous montre le changement de la face de la poignée et les raccords mis à jour, pour :
la sélection de face unique :
la sélection de plusieurs faces :
