Utilisez cette page pour définir comment l'enrouleur de corde est appliqué sur l'élément cible.
Minimiser distorsion — Cette option vous permet de sélectionner l'endroit où minimiser la distorsion causée par le processus d'enroulement. Sélectionnez une des options suivantes :
- Radialement
- Selon l'axe X du plan de travail
- Selon l'axe Y du plan de travail
- Globalement
Pour de plus amples détails sur ces options, voir Assistant d'enroulement - Création d'un mappage d'enroulement en longueur-corde dans la section Modélisation surfacique.
Précision de l'enroulement — Faites glisser le curseur pour ajuster la précision du mappage d'enroulement pour réduire la distorsion, si nécessaire. Plus haut donne une meilleure qualité d'enroulement mais le mappage peut prendre du temps à être créé. La position par défaut est normale.
Raideur d'enroulement — Déplacez le curseur pour ajuster l'angle d'enroulement. La raideur maximum réduit les angles d'enroulement et préserve de grandes zones de mappage. La raideur minimum augmente l'angle d'enroulement du mappage pour une meilleur courbure. La position par défaut est normale.

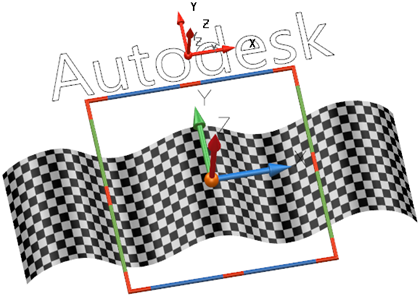

Aperçu — Cliquez sur ce bouton pour afficher le mappage sur la surface ou solide cible pour visualiser les résultats de l'enroulement. Ceci est représenté par un effet d'échiquier afin de pouvoir afficher les distorsions :
Suivant — La page Disposition des enroulementsde l'assistant d'enroulement s'affiche.
