Enroulement de filaire sur des surfaces et des solides

Remarque : La disponibilité de cette fonction d'enroulement dépend de la licence.

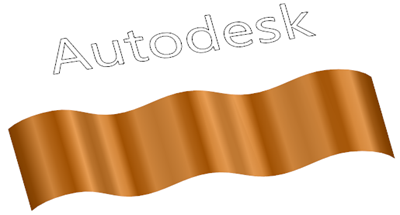

Il est possible d'enrouler des éléments filaires, un élément de texte par exemple, sur une surface ou un solide :

Pour créer un enroulement :

1. Assurez-vous que les éléments filaires soient correctement orientés dans le plan XY.

   Pendant l'enroulement, la structure filaire est convertie en 2D en la projetant sur le plan XY de l'espace universel ou sur le plan de travail du groupe d'éléments (si existant).

   Si la géométrie filaire n'est pas orientée correctement dans le plan XY, suivez les étapes ci-dessous :

   1. Créez un plan de travail groupé.
   2. Alignez le plan de travail de façon à ce que son axe Z soit normal au plan de la géométrie.
   3. Sélectionnez la structure filaire.
   4. Sélectionnez Plan de travail > Grouper > Ajouter au groupepour ajouter les éléments filaires dans le groupe du plan de travail.
   5. Désactivez le plan de travail groupé.
2. Créez un plan de travail, si nécessaire, pour positionner le filaire sur les éléments solides ou surfaciques.

   Le filaire est centré sur l'origine du plan de travail et son axe Y est aligné avec l'axe Y du plan de travail (si vous décidez d'utiliser l'option plan de travail).

3. Sélectionnez Apparence > Ombrage > Ombré pour ombrer le modèle.
4. Sélectionnez tous les éléments filaires, solides et surfaciques que vous voulez utiliser.
5. Cliquez sur Filaire > A partir de la sélection > Enroulement pour démarrer l'assistant d'enroulement.

Remarque : L'assistant d'enroulement est également disponible dans le volet Surface > Créer.
