Une mise en plan automatique est un dessin avec des vues prédéfinies et un cartouche, qui peuvent être annotés en utilisant des cotes et du texte.
Création et ouverture d'une mise en plan automatique
- Ouvrez le modèle pour lequel vous voulez créer un dessin, par exemple :
- Cliquez sur Mise en plan > Dessin > Mise en plan automatique.

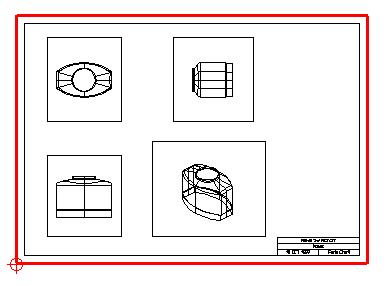

Si une mise en plan automatique n'existe pas déjà, cela crée un dessin contenant quatre vues des éléments actuellement affichés dans le modèle :
Si une mise en plan automatique existe, alors la mise en plan automatique existante s'affiche.

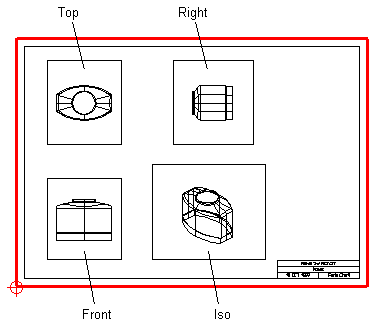

Remarque : Une seule mise en plan automatique peut être créée par modèle.La direction des vues dans la mise en plan automatique est donnée ci-dessous :
Le contenu des vues est automatiquement remis à l'échelle pour s'ajuster aux bordures de la vue.
- Changez les réglages pour n'importe quelle vue en désélectionnant les options Ajouter des éléments et Mise à l'échelle auto dans la boite de dialogue Modifier la vue. Vous pouvez également stocker la disposition d'une mise en plan automatique pour l'utiliser dans tous les autres modèles futurs.
- Avec la mise en plan automatique ouverte, mettez à jour le modèle.
La mise en plan automatique est automatiquement mise à jour pour refléter les changements.
- Pour fermer la mise en plan automatique, cliquez sur Fichier > Fermer.
La mise en plan automatique et tous les éléments créés sont stockés avec le modèle.
Edition d'une mise en plan automatique
Les mises en plan automatique peuvent être éditées comme un dessin. Pour de plus amples détails, voir Edition d'un dessin.
Les vues d'une mise en plan automatique sont éditées comme d'autres vues de dessin. Pour de plus amples détails, voir Edition d'une vue.
Si vous changez le nom de la mise en plan automatique, une nouvelle mise en plan automatique est créée la prochaine fois que vous sélectionnez Mise en plan > Dessin > Mise en plan automatique.
Personnalisation d'une mise en plan automatique
Vous pouvez personnaliser la disposition d'une mise en plan automatique et stocker les changements pour les utiliser dans de futurs modèles.
Pour personnaliser une mise en plan automatique :
- Créez une mise en plan automatique dans un modèle template, NEW_MODEL_MASTER.
- Editez la mise en plan automatique selon vos exigences.
Vous pouvez ajouter des éléments à la mise en plan automatique dans le modèle template.
La prochaine fois que vous créez une mise en plan automatique, le template de la mise en plan automatique est utilisé.
Pour de plus amples détails, voir Utilisation de templates de dessin.
