Une surface de serre flanc, est une crête de manière a maintenir le métal en position pendant le processus de formage. Elle est souvent créée dans les coins de la pièce :
- Sélectionnez Surface > Fabrication > Outillage > Serre-flan pour afficher la boite de dialogue Création de serre-flan.

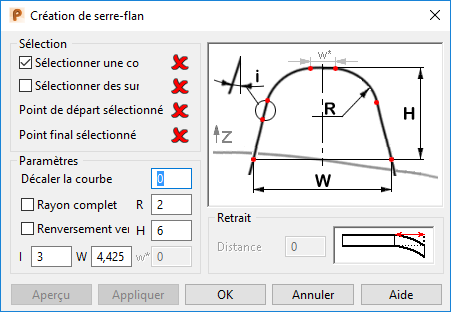

- Utilisez l'option de la boite de dialogue pour définir le serre-flan :
Sélection — Les options dans cette section vous permettent de choisir la courbe, la surface et les points à utiliser pour créer la surface de serre-flan :
- Sélectionner une courbe — Sélectionnez cette option puis sélectionnez la courbe à utiliser.
- Sélectionner des surfaces — Sélectionnez cette option puis sélectionnez la surface à utiliser.
- Point de départ sélectionné — L'icône passe de
à
, indiquant que le point de départ à été sélectionné.
- Point final sélectionné — L'icône passe de à , indiquant que le point final à été sélectionné.
Paramètres — Les options dans cette section vous permettent de changer la forme et la taille de la surface de serre-flan en ajustant les paramètres :
- Décaler la courbe — La courbe sélectionnée est décalée par la valeur que vous entrez.
- Rayon complet — Sélectionnez cette option pour appliquer le rayon R au profil et définissez w* à zéro.
- R — Rayon du profil.
- Renversement vertical — Sélectionnez cette option pour créer le serre-flan dans la direction -Z.
- H — Hauteur du profil.
- i — Angle du côté du profil.
- W — Largeur de la base du profil.
- w* — Largeur du haut du profil. Ceci est automatiquement défini sur zéro si Rayon complet est sélectionné.
Aperçu — Sélectionnez pour prévisualiser les résultats. Vous pouvez effectuer des changements et prévisualiser à nouveau.
Appliquer — Sélectionnez pour appliquer les résultats.
Retrait — Ceci dépouille l'extrémité de la surface de serre-flan sur une distance spécifiée :
Distance — Spécifiez la distance sur laquelle le retrait est effectué.
- Quand le serre-flanc est correct, cliquez sur OK.
