Vous pouvez étendre un groupe de surface en créant une nouvelle surface qui est tangente aux autres surfaces le long d'une arête commune.
- Orientez la normale des surfaces.
Généralement, vous devriez toujours garder les normales de surface pointant vers l'extérieur de la matière.
Assurez-vous que l'extérieur des deux surfaces adjacentes corresponde en inversant les normales de surface, si nécessaire.
La normale a la surface des surfaces détermine la direction de la surface étendue.

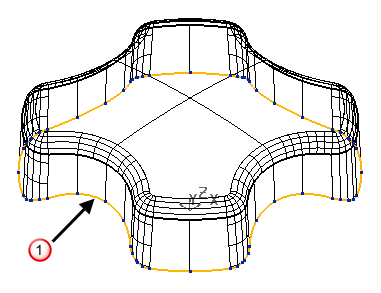

- A partir des arêtes de surfaces, créer une courbe composite
.
Quand vous créez une courbe composite depuis une surface, la donnée de tangente de la surface est stockée avec la définition de la courbe composite.
- Sélectionnez la courbe composite.
- Cliquez sur Surface > Fabrication > Extension.
- Utilisez la boite de dialogue Prolongement de surface pour étendre la surface.
