Ceci utilise une surface de contrôle et une surface de référence pour définir le morphage.
La méthode par deux surfaces fournit plus de contrôle sur la forme des résultats que les méthodes en point unique. Elle peut être utilisée pour créer des changements substantiels à un modèle, par exemple, pour étirer ou raccorder de façon contrôlée, ou pour projeter une forme sur une autre.
Vous devriez garder à l'esprit les points importants suivants quand vous travaillez avec les surfaces.
- Les surfaces de référence et de contrôle doivent avoir le même nombre de latérales et de longitudinales.
- Les latérales sur les deux surfaces doivent êtres toutes les deux ouvertes ou fermées.
- Les longitudinales sur les deux surfaces doivent êtres toutes les deux ouvertes ou fermées.
- Gardez les surface de référence et de contrôle simples.
- Gardez la courbe de limite ou la surface simple.
- Les courbes ou les surfaces de limitation ne devraient pas couper la surface de référence.
- Evitez les discontinuités et les angles vifs sur les surfaces de référence et de contrôle, étant donné qu'elles peuvent introduire des plis sur le modèle morphé.
- Quand vous vous déplacez sur le modèle, il est important de toujours avoir un point unique le plus proche de la surface de référence et que le point le plus proche ne saute pas d'un endroit à un autre. Autrement, le modèle morphé peut contenir des plis.
- Le modèle morphé peut être aussi compliqué que vous le souhaitez.

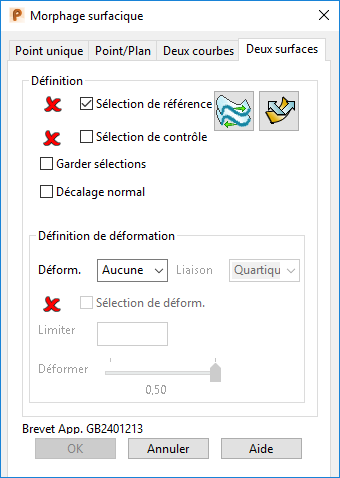

Boite de dialogue Deux surfaces
- Assurez-vous que la sélection de référence soit sélectionnée et choisissez la surface de référence sur le modèle.
Remarque : Utilisez Outils de surface > Modifier > Inverser, si nécessaire.
- Sélectionnez Sélection de contrôle et choisissez la surface de contrôle sur le modèle.
- Si vous voulez conserver les surfaces de référence et de contrôle après les avoir utilisées pour le morphage, sélectionnez Garder sélections.
- Sélectionnez Décalage normal afin que les surfaces à morpher soient pliées pour suivre la surface de contrôle.
Voir Déplacement de points en utilisant la méthode de morphage par deux surfaces, pour plus d'informations sur comment les éléments sélectionnés sont morphés en utilisant le décalage normal.
Si Décalage normal est désélectionné, vous pouvez spécifier les options de définition de déformation. Les options qui sont utilisées pour définir la déformation sont décrites dans Morphage surfacique — Deux courbes.
