Création de cotation multiple

La cotation multiple est une cotation linéaire spécialisée qui part d'une position commune ou forme une chaînes de cotes liées.

Pour créer une cotation multiple :

1. Cliquez sur Annotation > Cotation > Multiple et choisissez parmi :
   • En parallèle
   • En série
   • Cotes superposées

   La barre d'outils de cotation s'affiche. Ceci peut être utilisé pour éditer des attributs des nouvelles cotes, comme du texte.

2. Cliquez sur le dessin pour positionner l'origine de la cote.
3. Cliquez pour spécifier l'extrémité de la cote.
4. Cliquez pour spécifier la position du texte et ajouter la cote.

   Une cote verticale ou horizontale est créée selon où vous entrez la texte position de la valeur de dimension. Les cotes horizontales et verticales possibles sont affichées quand vous déplacez la souris.

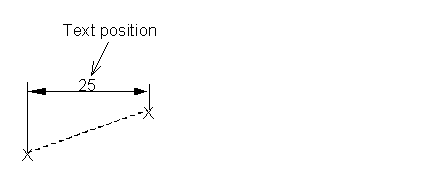

   Par exemple, saisissez la position de texte suivante pour créer une cote horizontale :



   L'orientation de cette cote est utilisée par toutes les autres cotes dans la cotation multiple.

   Le texte est automatiquement centré sur la ligne de cote. Si vous ne voulez pas centrer le texte, désélectionnez l'option Texte centré sur la page Drafting > Cotations > Annotation de la boite de dialogue d'options et cliquez pour spécifier une position de texte sur la ligne de cote.

5. Selon le type de cotation multiple que vous avez sélectionné, créez le reste des cotes dans les séries comme ceci :

   Cotation en parallèle ou en série :

   1. Cliquez pour spécifier une position pour la cote suivante.

      Une cote élastique est attachée à l'origine ou à l'extrémité de la cote précédente et au curseur de la souris. Quand vous déplacez la souris, la ligne de cote et les lignes d'attaches de la cote élastique varient :

      En parallèle	En série

      Remarque : Pour les cotes en parallèle. la distance de la ligne de cote à partir de la ligne de cote de la première cote est un décalage fixée (comme défini dans la page Cotation de la boite de dialogue d'options).

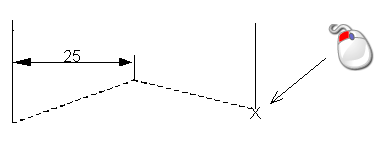

      Par exemple, cliquez sur la position suivante :



      La cote est ajoutée :

      En parallèle	En série

   2. Continuez de cliquer pour spécifier des positions pour compléter les cotes.

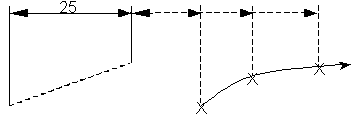

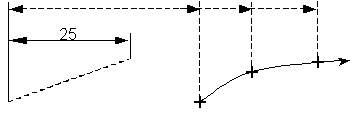

   Cotation superposée — voir Création de cotes superposées pour plus d'informations.

6. Pour terminer la création de cotation en parallèle, cliquez sur sur la barre d'outils d'accès rapide.
