Création de cotes superposées

Les cotes superposées sont créées le long d'un axe du plan principal du plan de travail actuel. Ces cotes mesurent les distances à partir d'une origine commune. Un exemple est affiché ci-dessous : Remarquez qu'aucune ligne de cote n'est dessinée :

Point d'origine

Remarque : Les lignes pointillés sont dessinées pour le schéma et n'apparaissent pas quand vous créez les cotes superposées.

Pour créer une cotation superposée :

1. Cliquez sur Annotation > Cotation > Multiple > Cotes superposées.

   La barre d'outils de cotation s'affiche. Ceci peut être utilisé pour éditer des attributs des nouvelles cotes, comme du texte.

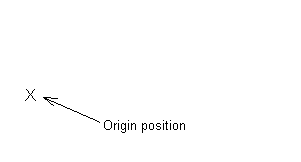

2. Cliquez pour positionner l'origine de la cotation superposée :



3. Cliquez pour spécifier la position que vous voulez coter.

   Une ligne élastique est attachée entre la position d'origine et le curseur :



4. Déplacez le curseur et cliquez pour spécifier la position de la valeur de dimension et ajouter la cote.

   Une cote verticale ou horizontale est créée selon où vous entrez la texte position de la valeur de dimension. Les cotes horizontales et verticales possibles sont affichées quand vous déplacez la souris.

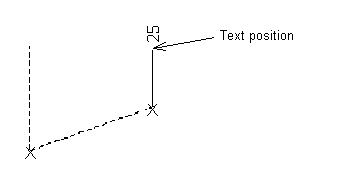

   Dans notre exemple, nous définissons la position du texte suivante :



   L'orientation de cette cote détermine celle de toutes les autres, dans cette série de cotes superposées.

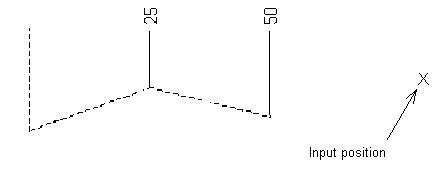

5. Cliquez pour spécifier une position pour la cote suivante.

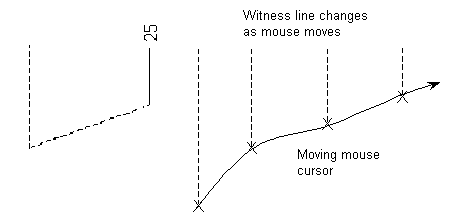

   Une ligne d'attache élastique est attachée au curseur de la souris. Elle varie quand vous déplacez la souris :



   Une extrémité de la ligne d'attache reste alignée avec la position du texte :

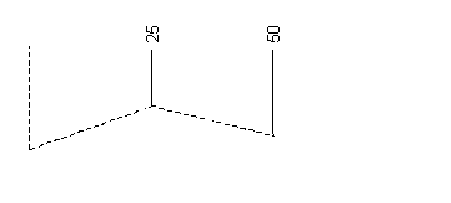

   Quand vous positionnez la cote, la valeur apparaît :



   Le texte de la nouvelle cote est automatiquement centré avec celui de la première cote.

   Si vous ne voulez pas centrer le texte, désélectionnez l'option Texte centré sur la page Drafting > Cotations > Annotation de la boite de dialogue d'options et cliquez pour spécifier une position de texte.

   Si le texte de la nouvelle cote est trop proche de celle précédente, elle est créée avec une ligne d'attache coudée.



   Vous pouvez définir le type de ligne d'attache brisée sur la page Drafting > Cotations > Lignes de la boite de dialogue Options.

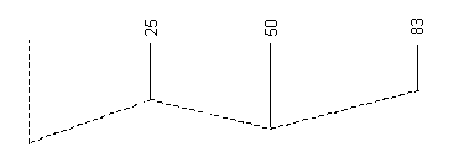

6. Continuer de cliquer pour spécifier des positions pour compléter les cotes :



   Avec Texte centré sélectionné, chaque nouvelle cote ne requiert qu'un seul clic de souris.



7. Pour terminer la création de cotes superposées, cliquez sur sur la barre d'outils d'accès rapide.
