Une vue projetée est une projection du modèle sur le côté d'une vue existante.

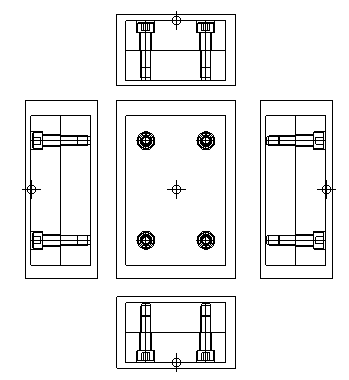

L'image ci-dessous montre quatre vues projetées de la vue de dessus du modèle, en utilisant les projections américaines :
Pour créer une vue projetée :
- Assurez-vous d'avoir un dessin ayant au moins une vue.
Si vous n'avez pas de dessin ouvert, créez un dessin ou ouvrez un dessin existant.
Si vous n'avez pas de vue dans le dessin, créez une vue simple.
- Cliquez sur Mise en plan > Vue > Projetée.

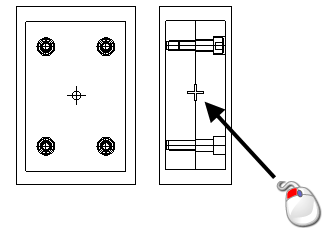

- Maintenez le curseur au dessus d'une vue du dessin. Le curseur se change en une flèche pour indiquer la direction de la nouvelle vue en relation avec la vue existante :
Quand vous déplacez la souris autour de la vue, la flèche change de direction pour les autres vues relatives.
Vous pouvez créer une Vue Isométrique en déplaçant la souris sur un coin de la vue.
- Quand la flèche se dirige dans la direction souhaitée, cliquez sur la souris. La nouvelle vue relative apparaît sur le côté spécifié, prêt à être positionné.
Le côté où la vue apparaît dépend si l'option Américaine de la page Options d'affichage > Général de la boite de dialogue d'options.
- Cliquez avec la souris sur le dessin pour positionner et créer la nouvelle vue.
La nouvelle vue est généralement créée près du bord de la vue sur laquelle la projection est prise :
