Vous pouvez créer une vue simple soit du modèle entier, soit d'éléments sélectionnés à partir d'un modèle.

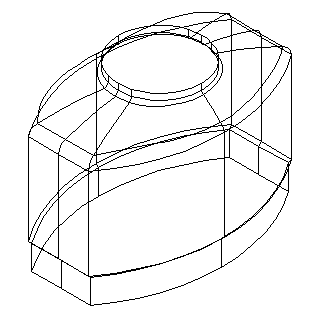

Pour créer une vue du modèle ci-dessous :
- Si vous n'avez pas de dessin ouvert, créez un dessin ou ouvrez un dessin existant.
- Pour créer une vue des éléments sélectionnés, sélectionnez les éléments dans le modèle.
Si aucun élément n'est sélectionné, une vue du modèle entier est créée.
- Cliquez sur Mise en plan > Vue > Simple.
- Cliquez sur Affichage > Fenêtre > Fenêtres et sélectionnez la fenêtre du dessin requise.
Quand vous déplacez le curseur autour de la fenêtre de dessin, la vue est attachée au curseur et est prête à être positionnée sur le dessin.

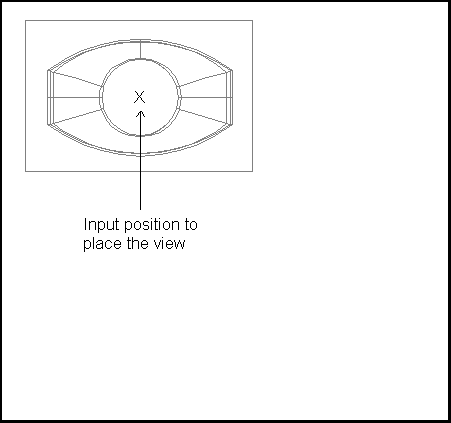

- Cliquez sur le dessin à l'endroit où vous voulez placer la vue.
Remarque : Les éléments cachés dans le modèle ne sont pas dessinés dans la vue.
Remarque : Par défaut, la vue est du haut vers le bas de l'espace universel (sur l'axe -Z). Vous pouvez changer cela en modifiant la vue.
Dans cette exemple de vue, vous pouvez voir une marque faite d'un cercle et deux lignes qui se croisent. Cela marque l'origine de la vue, qui peut être modifiée en utilisant la boite de dialogue Modifier la vue.
Quand vous créez une vue simple, vous pouvez créer une vue par rapport à celle-ci, en utilisant Mise en plan > Vue > Projetée.
