Utilisez cette page pour sélectionner ou générer automatiquement le profil de contact.
Angle de dépouille de noyau coulissant — Entrez l'angle de dépouille
:
Méthode — Quand vous sélectionnez une méthode, les options changes sur la page de l'assistant :
- Auto-générer — Cette méthode est disponible uniquement si une région en contre-dépouille est sélectionnée.
Quand elle est sélectionnée, les options suivantes sont disponibles dans l'assistant.

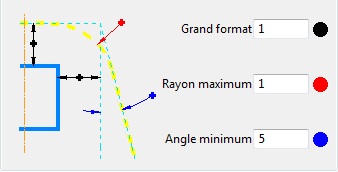

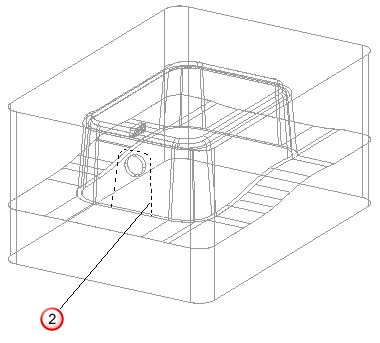

Une ébauche de profil de contact est dessinée en pointillées comme une aide visuelle. Cela vous donne une idée de ce à quoi va ressembler le profil de contact réel en utilisant les valeurs dans l'assistant.
Quand vous changez les valeurs, l'ébauche de profil de contact
change de taille.
- Sur-dimensionnement — Distance depuis la région en contre-dépouille.
- Rayon maximum — Rayon de raccord maximal aux coins du profil de contact.
- Angle minimum — Angle minimal sur les côtés du profil de contact.
Un profil de contact est automatiquement créé à partir des valeurs entrées dans l'assistant.
- Aperçu — Cliquez sur ce bouton pour voir à quoi ressemble le profil de contact sur le modèle.

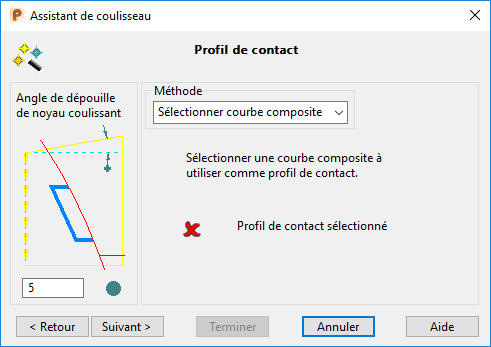

- Sélectionner courbe composite — Quand cette méthode est sélectionnée, vous pouvez sélectionner une courbe composite existante.

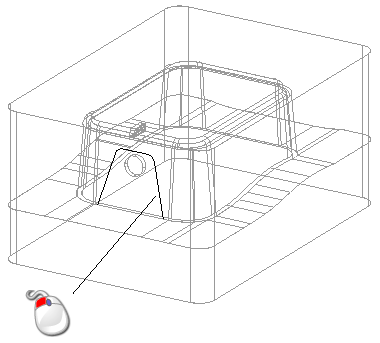

La courbe composite n'a pas besoin de se trouver sur l'empreinte de moulage. L'assistant la projette sur l'empreinte de moulage le long de l'axe Z pour créer le profil de contact.
Suivant — Cliquez sur le bouton Suivant pour aller à la page Options de coulisseau.
