Vous pouvez éditer un symbole sélectionné de l'une des façons suivantes :
- Cliquez sur Accueil > Utilitaires > Convertir > Symbole pour convertir le symbole sélectionné en ses éléments individuels.
- Double-cliquez sur le symbole pour afficher la boite de dialogue Editeur de symbole :
Utilisez cette boite de dialogue pour éditer la symbole sélectionnée :
- Nom — Entrez un nom pour le symbole sélectionné.
- Positionner sur l'attache — Le nom de l'attache sélectionnée est affichée.
- X, Y et Z — Affiche les coordonnées de l'attache sélectionnée. Changez les coordonnées de l'attache, ou cliquez sur
pour afficher la boite de dialogue Position et déplacez le symbole.
- Cliquez avec le bouton droit sur le symbole pour afficher le menu contextuel, contenant les options d'édition disponibles pour les symboles. Le nom du symbole et le niveau sur lequel il se trouve sont en haut du menu contextuel.
- Convertir — convertit le symbole sélectionnée en ses éléments filaire individuels.
- Modifier — affiche la boite de dialogue Editeur de symbole.
- Contraintes de mise à l'échelle — affiche la boite de dialogue Définir les contraintes pour symbole pour permettre aux contraintes d'être définies pour le symbole sélectionné.

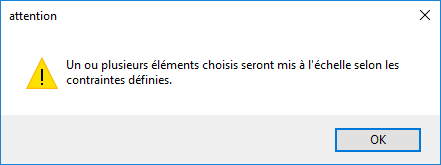

Remarque : Le message d'avertissement affiché ci-dessous s'affiche quand vous utilisez Edition > Transformer > Mise à l'échelle pour mettre à l'échelle plusieurs éléments si un des éléments comporte des contraintes de mise à l'échelle.
Remarque : Si Garder les éléments est sélectionné quand vous créez une définition de symbole, les liaisons des définitions de l'élément avec le symbole sont perdues.
