Vous pouvez éditer un simple raccord contenant un coin en biseau ou le rendre plus rond dans le coin.
Pour une région qui beaucoup de raccords se rencontrent, vous pouvez créer un biseau ou une surface polygonal lisse dans le coin.

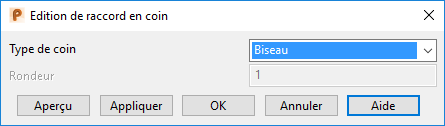

- Cliquez sur Surface > Fabrication > Raccord > Raccord en coin pour afficher la boite de dialogue Edition de raccord en coin.
- Utilisez la boite de dialogue pour éditer le coin du raccord :
Type de coin — Choisissez l'opération que vous voulez appliquer aux raccords en coin. Sélectionnez parmi les options suivantes :
- Biseau — Cela crée des coins biseautés sur le raccord sélectionné.

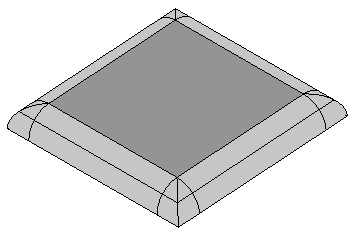

Par exemple, éditer les coins sur le raccord suivant :

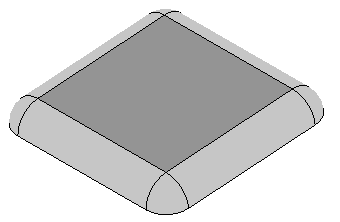

Entraîne :
- Rond — Arrondie le raccord en coin. Sélectionnez les raccords contenant des coins et ceux qui s'embranchent dans les raccords en coin :
Vous pouvez sélectionner plusieurs surfaces contenant des raccords avec des coins.
Entrez un numéro dans la case Rondeur, si nécessaire.
- Coin avec N côtés — Dans une région où beaucoup de raccords se rencontrent, cette option relimite les raccords les uns avec les autres (formant un trou polygonal) et remplit automatiquement le trou avec une surface lisse.

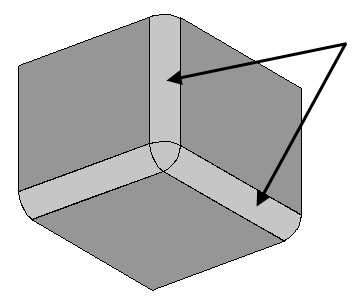

Par exemple, éditer les coins sur le raccord suivant :
Entraîne :
- Aperçu — Affiche les raccords en coin édités en utilisant les réglages actuels dans la boite de dialogue. Vous pouvez changer les réglages dans la boite de dialogue et les surfaces sélectionnées jusqu'à ce que vous soyez satisfaits du résultat prévisualisé. .
- Appliquer — Les coins sont édités.
- Biseau — Cela crée des coins biseautés sur le raccord sélectionné.
- Cliquez sur OK pour enregistrer les changements et fermer la boite de dialogue.
