Ajout de boucles d'eau

Utilisez les outils du navigateur du système pour ajouter des boucles d'eau.

Le navigateur du système affiche la hiérarchie des équipements de zone et des systèmes analytiques.

Création d'une boucle d'eau

  1. Ouvrez un modèle et appuyez sur la touche F9 pour afficher le navigateur du système.
  2. Cliquez sur Ajouter une boucle d'eau .

    La nouvelle boucle est ajoutée à la liste du navigateur du système et sélectionnée dans la palette des propriétés.

    1. Sous Données d'identification, entrez un nom pour la boucle d'eau.
    2. Sous Analyse d'énergie, sélectionnez le type de boucle.

      En fonction du type de boucle d'eau créé, d'autres propriétés sont activées. Par exemple, lorsque vous créez une boucle d'eau refroidie, la propriété Type de refroidisseur est activée. Les options sont les suivantes : Refroidi à l'air ou Refroidi à l'eau. Lorsque vous sélectionnez Refroidi à l’eau, la propriété Boucle d’eau de condensateur est activée et vous permet de spécifier une boucle de condensateur.

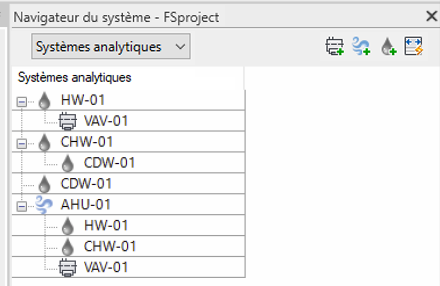

  3. L'arborescence du navigateur du système affiche la hiérarchie des équipements de zone et des systèmes analytiques. Les boucles d'eau et les systèmes d'aération apparaissent au niveau supérieur, avec les boucles d'eau et les équipements de zone associés en dessous.

    Si un élément n’a pas encore été entièrement défini, une icône d’avertissement  s’affiche dans le navigateur du système.
