Conditions limites : alimentation
Lors de cette étape, nous allons définir les deux conditions limites d'alimentation du scénario Eté. Généralement, pendant les mois d'été, l'objectif est de maintenir le confort en soufflant de l'air frais dans le hall d'exposition.
1. Cliquez sur Conditions limites dans l'onglet Configuration

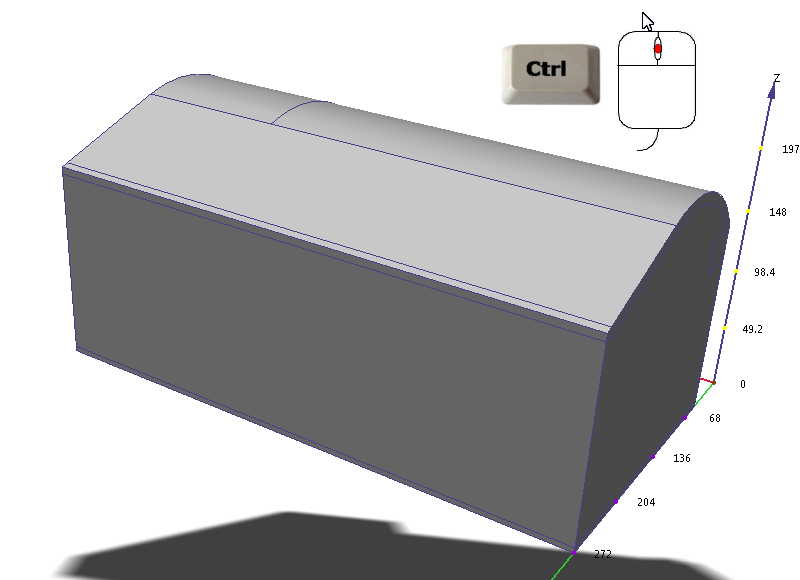

2. Vérifiez que toutes les pièces sont visibles en maintenant la touche Ctrl enfoncée et en cliquant avec le bouton du milieu de la souris n'importe où en dehors du modèle.

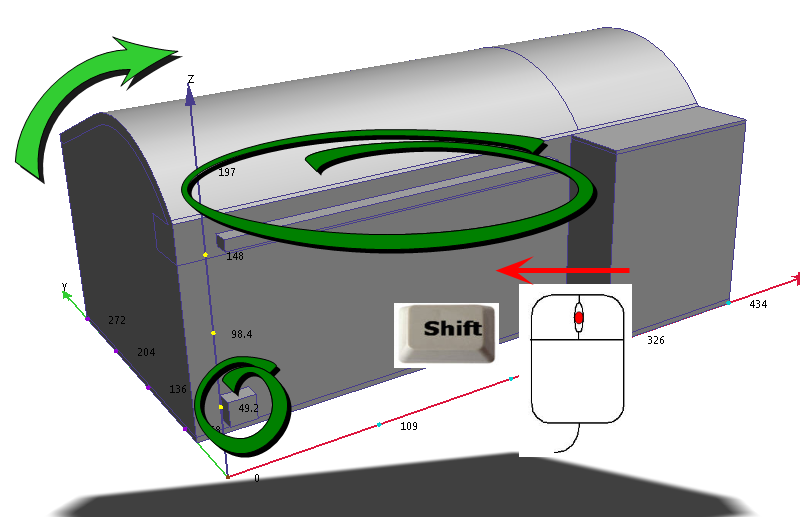

3. Faites pivoter le modèle de manière à ce que l'alimentation et le retour soient visibles.
Maintenez la touche Maj enfoncée, appuyez sur le bouton du milieu de la souris et déplacez la souris. Les surfaces d'alimentation et de retour doivent apparaître, comme illustré :

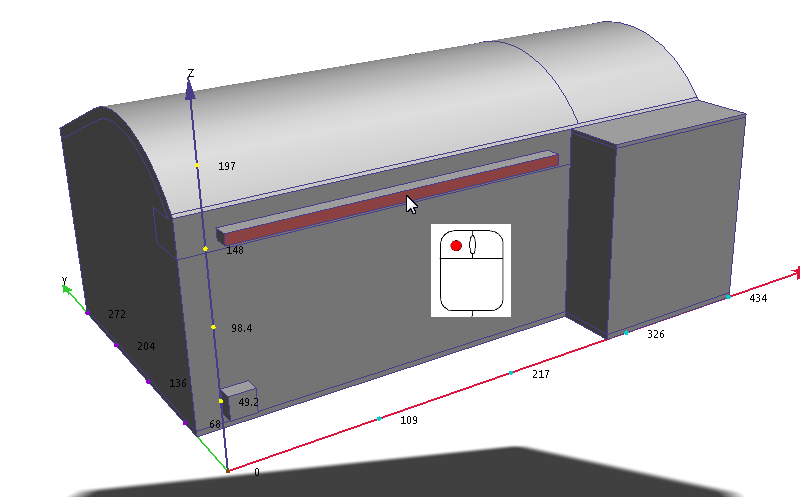

4. Cliquez sur la surface d'alimentation.
5. Cliquez sur Modifier dans le panneau contextuel Conditions limites :

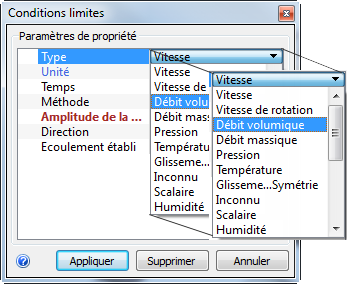

6. Dans la ligne Type, sélectionnez Débit volumique.

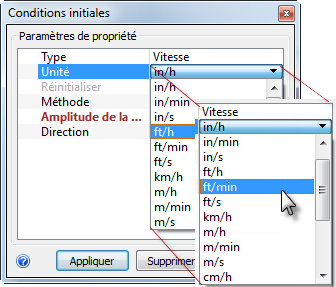

7. Dans la ligne Unité, sélectionnez pi3/min.

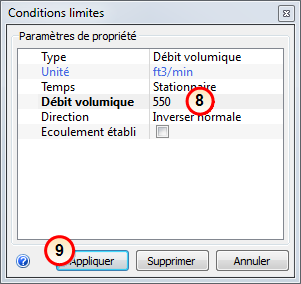

8. Dans la ligne Débit volumique, saisissez 550.
9. Cliquez sur Appliquer.

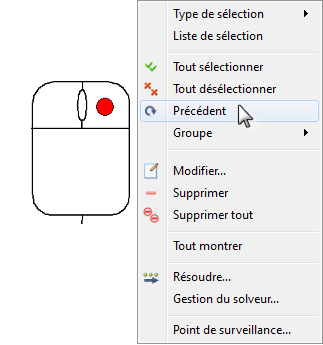

10. Cliquez avec le bouton droit de la souris n'importe où hors du modèle, puis choisissez Précédent.

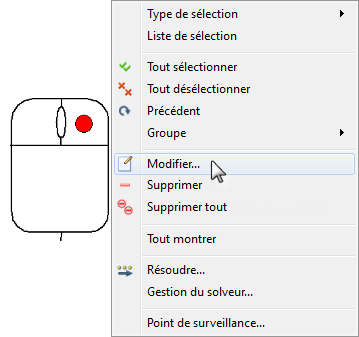

11. Cliquez avec le bouton droit de la souris n'importe où à proximité du modèle, puis choisissez Modifier...

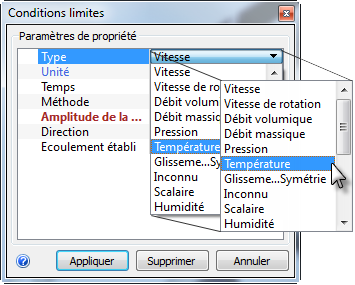

12. Dans la ligne Type, sélectionnez Température.

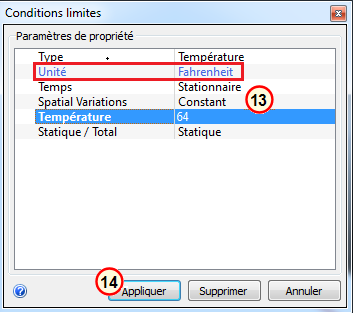

13. Vérifiez que le champ Unités contient la valeur Fahrenheit. Dans la ligne Température, saisissez 64.
14. Cliquez sur Appliquer.
À quoi cela devrait ressembler...

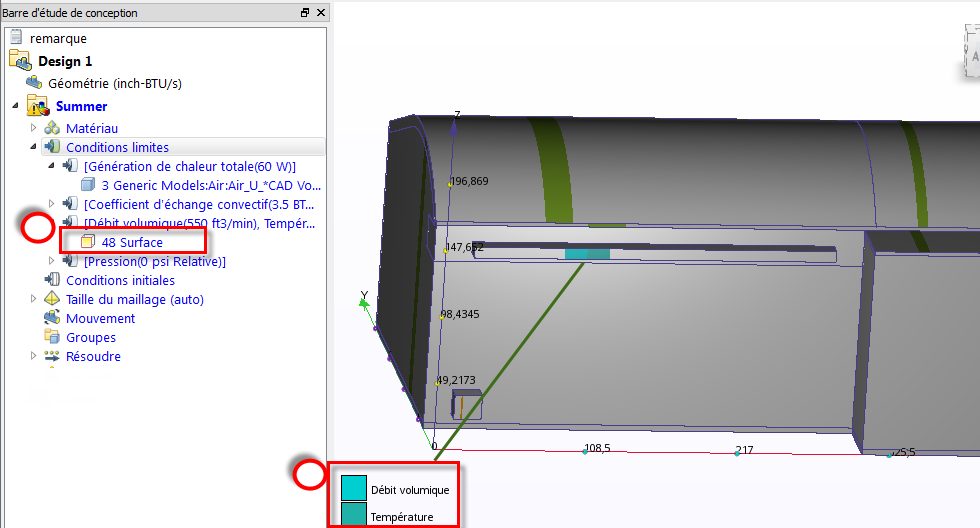

15. Pour vérifier que les deux conditions limites sont correctement affectées à l'alimentation, vérifiez la barre Étude de conception et les bandes de couleur sur la surface d'alimentation :
- a. Dans la barre Etude de conception, vérifiez les valeurs des deux conditions sur la surface d'alimentation. (Vous devrez peut-être faire glisser l'extrémité droite de la barre Etude de conception pour voir les deux conditions.)
- b. Les deux bandes sur la face d'entrée doivent correspondre aux types de conditions limites dans la légende.
