Création du scénario Hiver
Comme nous l'avons dit précédemment, Upfront CFD traite de l'évolution du produit à travers plusieurs itérations de conception. Jusqu'à présent, nous nous sommes occupés de la configuration du scénario Eté. Au lieu de recommencer les mêmes étapes pour créer le scénario Hiver, nous allons simplement cloner le scénario Eté et modifier uniquement les paramètres qui sont différents.

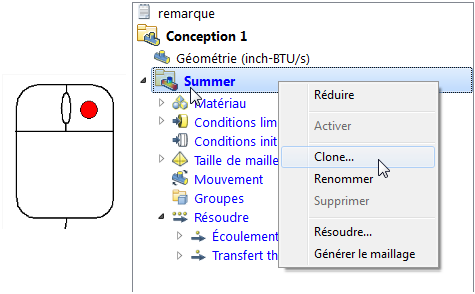

1. Dans la barre Étude de conception, cliquez sur Été avec le bouton droit de la souris, puis choisissez Cloner...

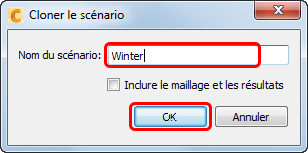

2. Saisissez le nom Hiver et cliquez sur OK.

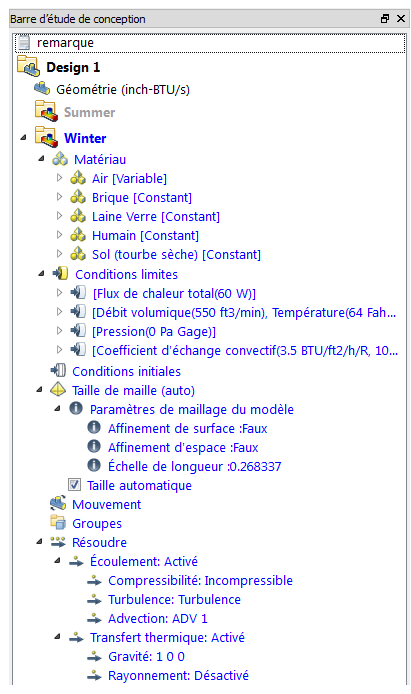

3. Dans la barre Étude de conception, vous devez voir s'afficher le scénario Hiver.
4. Modifiez la température extérieure de référence :

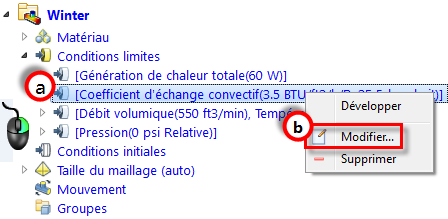

- a. Cliquez sur Coefficient de transmission superficielle 3.5 BTU/ft2/h/R, 100 degrés Fahrenheit avec le bouton droit dans la barre Etude de conception.
- b. Cliquez sur Modifier...

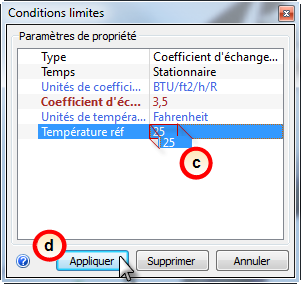

- c. Remplacez la Température réf par 25.
- d. Cliquez sur Appliquer.
5. Modifiez la température d'alimentation :

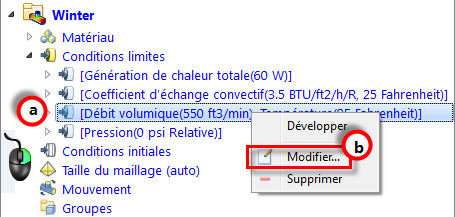

- a. Cliquez sur Débit volumique (550 ft3/min), Température (64 degrés Fahrenheit) avec le bouton droit dans la barre Etude de conception.
- b. Cliquez sur Modifier...

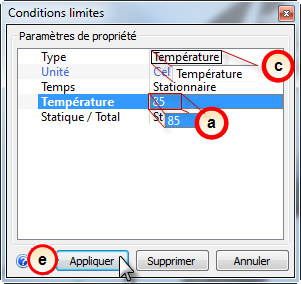

- c. Définissez Type sur Température.
- d. Remplacez la valeur de Température par 85.
- e. Cliquez sur Appliquer.
À quoi cela devrait ressembler...

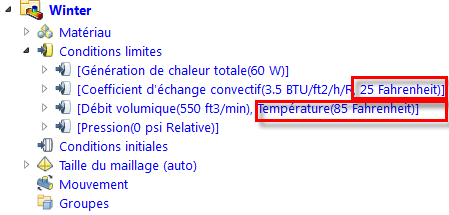

La barre Etude de conception du scénario Hiver devrait contenir les deux valeurs mises à jour. Toutes les autres valeurs devraient être les mêmes que dans le scénario Eté.
