Créer les groupes d’entités de CAO de volume

Au cours de cette étape, nous allons regrouper les volumes dans un groupe d’élément CAO. Les groupes d’entités de CAO nous permettent de fait d’affecter des paramètres directement au modèle de CAO. Dans une étape ultérieure, nous allons associer ce groupe à un matériau Autodesk® CFD.

Étape 1 : Démarrer l’application de CAO et ouvrir le modèle

Ouvrez l’assemblage tubulure qui se trouve dans ce dossier :

Utilisateurs\Public\Documents publics\Autodesk\CFD 2023\Didactitiels\<cao>\automation-study.

Remarque : <cao> correspond à Inventor, SolidWorks ou PTC Creo.

Étape 2 : Créer les groupes d’entités de CAO

Cliquez sur la commande Groupes d’entités de CAO.

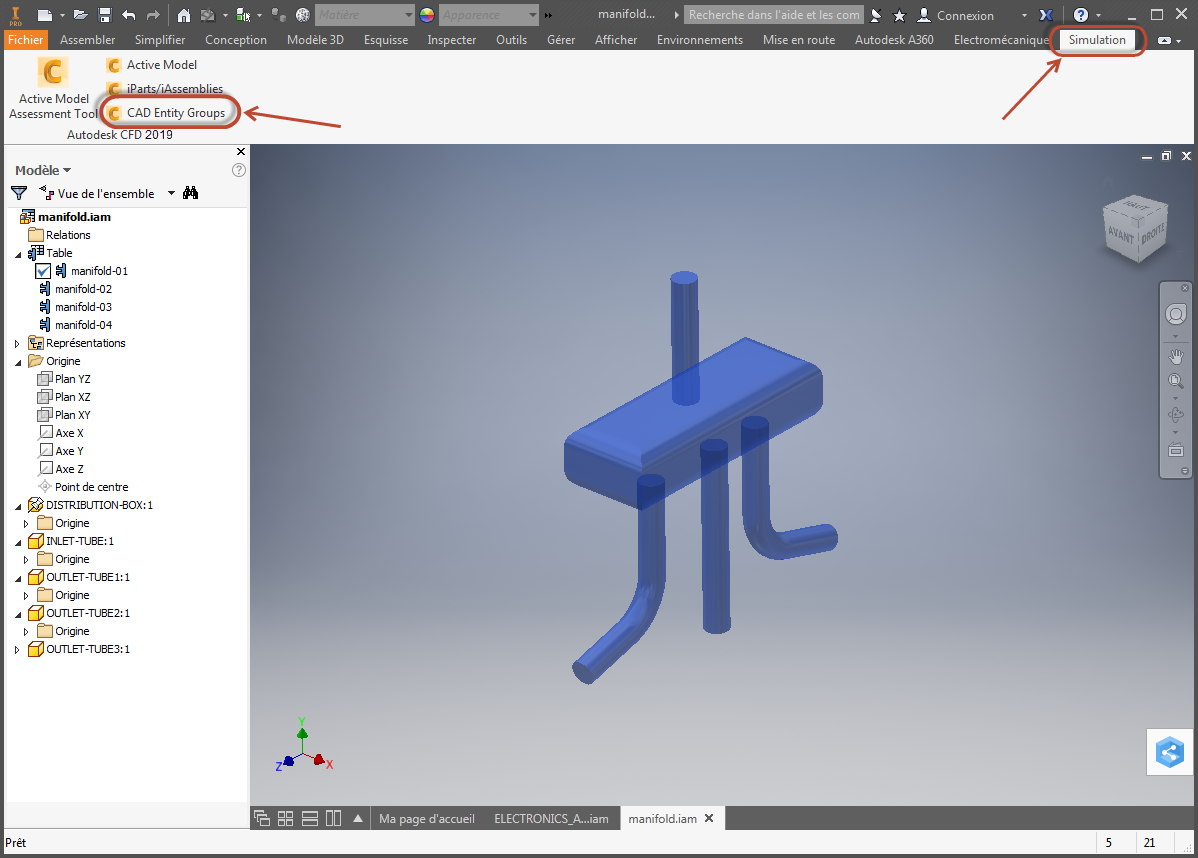

Par exemple, si vous effectuez le lancement dans Autodesk® Inventor, cliquez sur Simulation et sur Groupes d’entités de CAO :

lancer Inventor

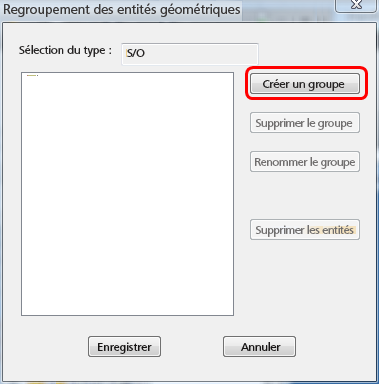

Cliquez sur Créer un groupe.

créer un groupe

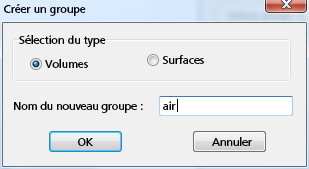

Sélectionnez Volumes. Entrer « Air » comme nom du groupe.

sélectionner volumes

Cliquez sur OK.

SolidWorks seulement : à partir de la barre d’outils Filtre de sélection, sélectionnez l’icône Filtrer les corps solides. (Si la barre d’outils Filtre de sélection n’est pas visible, appuyez sur F5.)

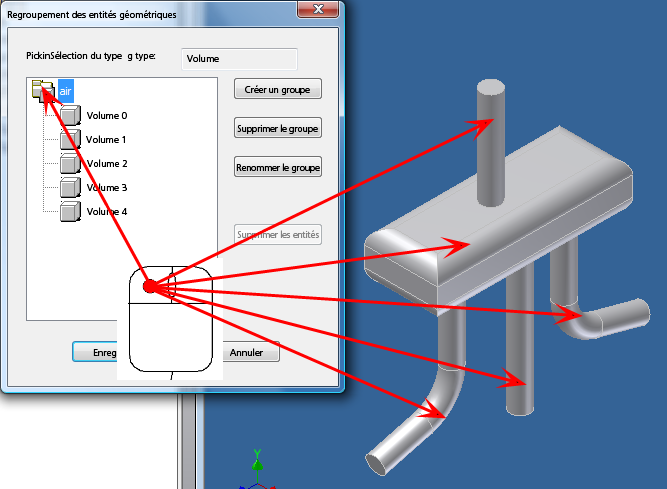

Cliquez sur le groupe air et sélectionnez les cinq pièces dans le modèle.

groupe d’aération

Cliquez sur Enregistrer.

Remarque : nous avons placé toutes les pièces dans le même groupe puisqu’elles utilisent toutes le même matériau. Si un autre matériau est affecté à une ou plusieurs de ces pièces, il faut ajouter ces dernières à un autre groupe.

Pour en savoir plus sur les groupes d’entités de CAO...
