Affecter un mouvement linéaire en fonction de l'écoulement avec un ressort de résistance
Cliquez sur Mouvement dans l'onglet Configuration :

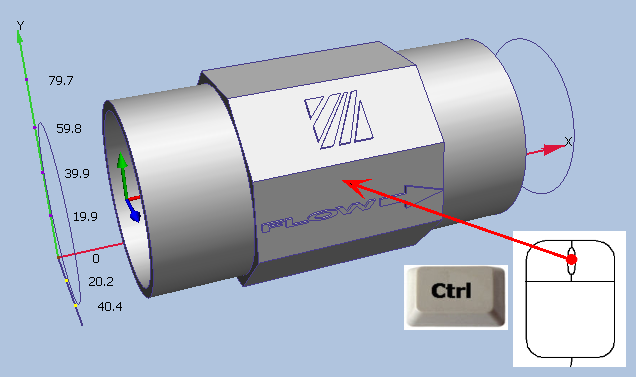

Cachez la paroi du tuyau.

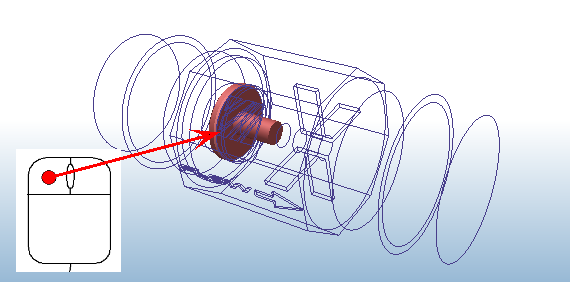

Sélectionnez la soupape.
Pour ouvrir la boîte de dialogue d'édition rapide Mouvement, appliquez l'UNE des méthodes suivantes :
- Cliquez sur Modifier dans la barre d'outils :
- Cliquez sur Modifier dans le groupe de fonctions contextuel Mouvement :

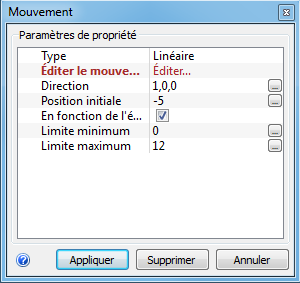

Dans la boîte de dialogue de la tâche Mouvement, définissez Type = Linéaire
Direction: cliquez sur le bouton ... et sélectionnez X
Position initiale : saisissez au clavier -5 (ne cliquez PAS sur Entrée)
Cochez En fonction de l'écoulement
Limite minimum : saisissez au clavier 0 (ne cliquez PAS sur Entrée)
Limite maximum : saisissez au clavier 12 (ne cliquez PAS sur Entrée)

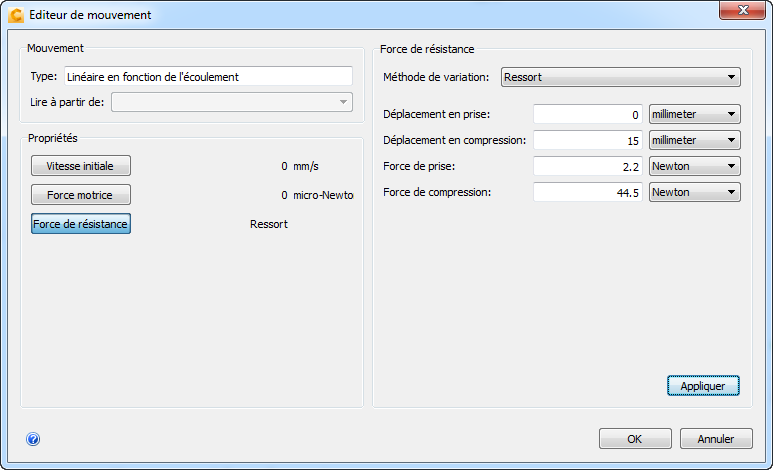

Cliquez sur le bouton Modifier pour ouvrir l'éditeur de mouvement
Cliquez sur le bouton Force de résistance.
Méthode de variation = Ressort.
Déplacement en prise= 0 mm
Déplacement en compression = 15 mm
Force de prise= 2,2 Newton
Force de compression =44,5 Newton
Cliquez sur Appliquer.
Cliquez sur OK.
Cliquez sur Appliquer dans la boîte de dialogue d'édition rapide Mouvement.
Pour en savoir plus sur l'affectation de mouvement
Pour en savoir plus sur la définition d'un mouvement piloté par écoulement
