Identification de petits espaces à l'aide du kit d'outils d'évaluation du modèle

Dans les étapes suivantes, nous allons examiner les petits espaces dans le modèle. De petits espacements involontaires peuvent donner lieu à des éléments de maillage mal formés, à des échecs de maillage ou à des échecs de création des volumes de fluides. Ces effets peuvent entraîner des exécutions plus longues et peuvent être difficiles à dépanner.

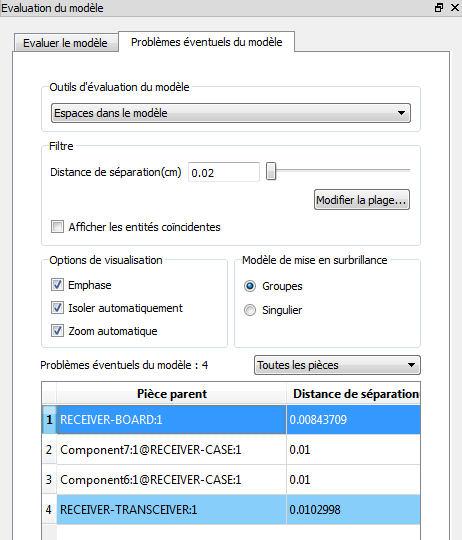

1. Sélectionnez Espaces de modèle à l'aide de votre méthode préférée (ruban, liste déroulante ou menu contextuel).

2. Sélectionnez la pièce RECEIVER-BOARD: 1 dans la liste.



   Remarque : le petit chanfrein sépare le panneau et la puce. Des échecs de maillage peuvent se produire dans de petits espaces comme celui-ci.

3. Sélectionnez une autre ligne de Pièce parent avec une distance de séparation de 0.01.

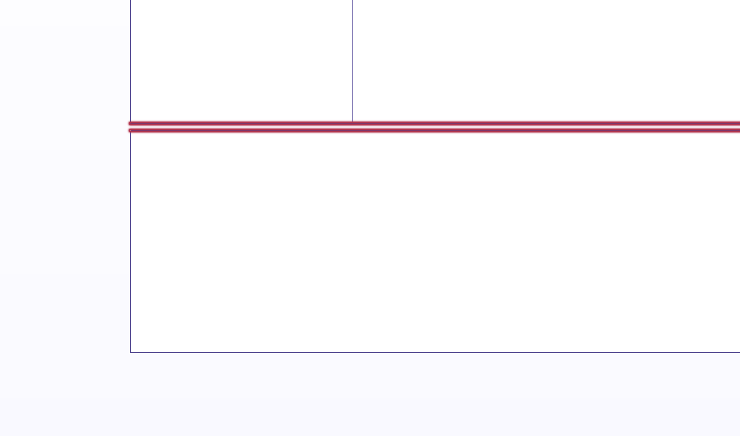

   Remarque : cette image montre que le boîtier n'est pas correctement fermé. Le petit espace entre ces deux pièces entraînera une erreur lors de la génération du volume de fluide. Ici, le modèle est affiché avec un zoom sur la vue de dessous.



En savoir plus sur les espaces de modèle dans le kit d'outils d'évaluation du modèle
