Créer les conditions limites du gabarit

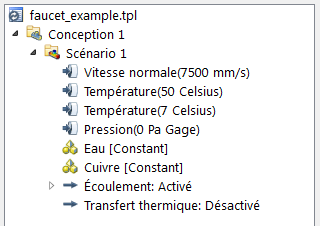

Le modèle contient une condition limite de vitesse, deux de température et une de pression.

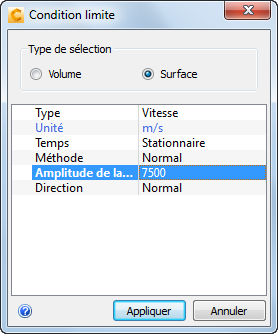

Pour créer la condition limite de vitesse :
Cliquez avec le bouton droit de la souris sur Scénario 1 et cliquez sur Ajouter une condition limite...
Type = Vitesse
Unités = mm/s
Amplitude de la vitesse = 7 500
Cliquez sur Appliquer.

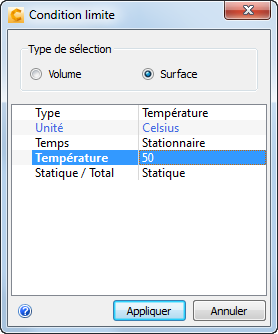

Pour créer les conditions limites de température :
Cliquez avec le bouton droit de la souris sur Scénario 1 et cliquez sur Ajouter une condition limite...
Type = Température
Unités = Celsius
Température *= *50
Cliquez sur Appliquer.

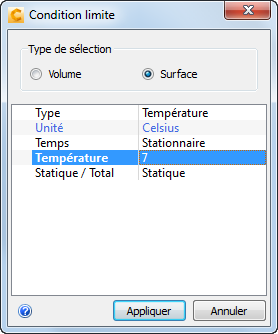

Cliquez avec le bouton droit de la souris sur Scénario 1 et cliquez sur Ajouter une condition limite...
Type = Température
Unités = Celsius
Température = 7
Cliquez sur Appliquer.

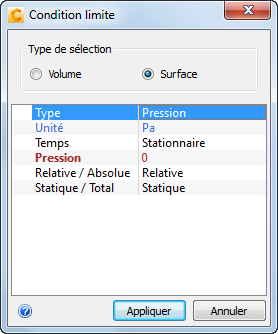

Pour créer la condition limite de pression de sortie :
Cliquez avec le bouton droit de la souris sur Scénario 1 et cliquez sur Ajouter une condition limite...
Type = Pression
Unité = Pa ; Pression = 0
Cliquez sur Appliquer.
