Création de volume externe
Pour modéliser l'écoulement d'air autour de l'appareil, nous devons l'entourer dans un volume d'air.
Cliquez sur Outils de géométrie dans l'onglet Configuration.
Dans la boîte de dialogue Outils de géométrie, sélectionnez l'onglet Volume ext.

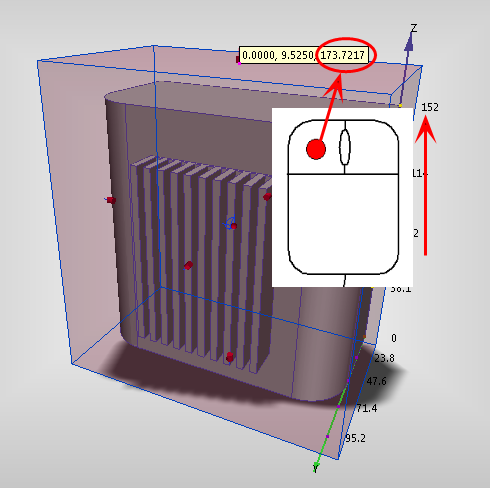

Pour redimensionner le volume, cliquez avec le bouton gauche de la souris et faites glisser chaque poignée :
Définissez les coordonnées du volume sur ces valeurs approximatives :
+ X = 200
-X = -180
+Y = 150
-Y = -50
+Z = 400
-Z = -200
Cliquez sur Créer.
Pour en savoir plus sur la création de volume externe
