Sélectionnez les paramètres des fichiers DXF AutoCAD ou Inventor, ou des fichiers DXF avec mise à plat.
Remarque : Vous devez disposer des droits d’administration pour effectuer ces tâches.

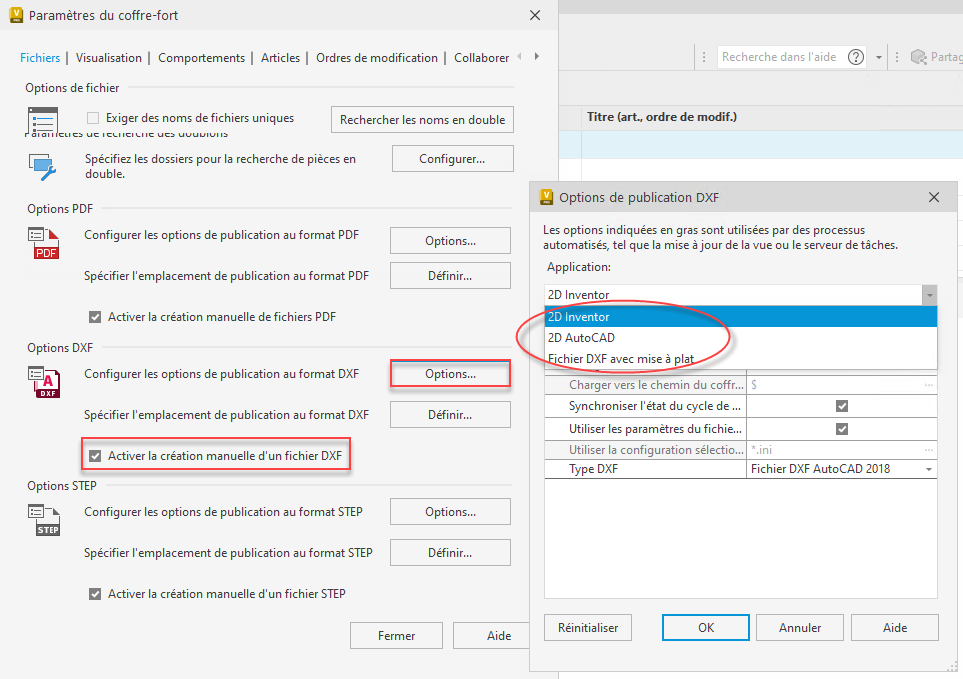

- Cliquez sur Outils > Administration > Paramètres du coffre-fort.
- Sous Options DXF, cliquez sur le bouton Options pour ouvrir la boîte de dialogue Options de publication DXF et configurer les paramètres de publication au format DXF.
- Sélectionnez une application et vérifiez les paramètres choisis.
Cochez la case Activer la création manuelle d’un fichier DXF pour pouvoir créer un fichier DXF sans passer par la modification de l’état du cycle de vie d’un fichier dessin. La commande Créer un fichier DXF est disponible dans la barre d’outils, le menu contextuel et le menu Actions.
Ces tableaux décrivent les paramètres de la boîte de dialogue Options de publication DXF pour la publication dans AutoCAD et Inventor.
| Options de publication au format DXF pour AutoCAD | |
| Ajouter en tant que pièce attachée | Affiche le fichier DXF publié sous forme de pièce jointe au fichier. |
| Charger vers l’emplacement du fichier source | Stocke automatiquement le fichier DXF publié à l’emplacement sélectionné. |
| Charger vers le chemin du coffre-fort sélectionné | Définit un emplacement spécifique (à l’aide de l’option Parcourir) auquel stocker le fichier DXF publié. |
| Synchroniser l’état du cycle de vie et la révision à partir du fichier source | Attribue la même valeur de révision et d’état de cycle de vie au fichier DXF publié et au fichier source correspondant. |
| Utiliser les paramètres du fichier dessin AutoCAD | Option permettant d’utiliser les paramètres du fichier dessin AutoCAD. |
| Type DXF | Sélectionnez le type DXF par défaut. |
| Options de publication DXF Inventor/Options DXF avec mise à plat | |
| Ajouter en tant que pièce attachée | Affiche le fichier DXF publié sous forme de pièce jointe au fichier. |
| Charger vers l’emplacement du fichier source | Stocke automatiquement le fichier DXF publié à l’emplacement sélectionné. |
| Charger vers le chemin du coffre-fort sélectionné | Définit un emplacement spécifique (à l’aide de l’option Parcourir) auquel stocker le fichier DXF publié. |
| Synchroniser l’état du cycle de vie et la révision à partir du fichier source | Attribue la même valeur de révision et d’état de cycle de vie au fichier DXF publié et au fichier source correspondant. |
| Utiliser les paramètres du fichier dessin Inventor | Option permettant d’utiliser les paramètres du fichier dessin Inventor. |
| * Utilisez la configuration sélectionnée pour personnaliser votre choix | Sélectionnez le fichier de configuration personnalisée de la publication au format DXF.
** Remarque : si vous utilisez l’outil Prêt à emporter pour l’exportation au format DXF, Vault téléchargera un fichier ZIP au lieu du fichier DXF. |
| Type DXF | Sélectionnez le type DXF par défaut. |
** Dans le fichier de configuration, activez l’option de sélection de l’exportation.
- Si UTILISER UN BORDEREAU DE TRANSMISSION = Oui, Vault exportera et chargera un fichier ZIP ;
- Si UTILISER UN BORDEREAU DE TRANSMISSION = Non, Vault exportera et chargera le fichier DXF.
