Az AutoCAD programban elérhető geometriai tulajdonságokon kívül az AutoCAD Map 3D eszközkészlet objektumadat néven a felhasználó által meghatározott tulajdonságokat is használ.
Ugyanúgy használhatja az objektumadatokat, ahogyan a normál AutoCAD tulajdonságokat. A következőkhöz használhatja például az objektumadatokat:
- Lekérdezés alapjaként
- Feliratozás tartalmaként
- Stilizálás feltételeként (témákkal)
- Amikor más adatformátumba exportál
Objektumadatok létrehozásához rendelkeznie kell az AutoCAD Map 3D eszközkészlet, de azokat az ingyenes Autodesk® Design Review szoftvert használó összes felhasználó megtekintheti. Egy terepen dolgozó szakember például megtekintheti egy csatornatérkép DWF™ verzióját az Autodesk® Design Review programban. Egy szennyvízvezeték információjának megtekintéséhez a dolgozó a vezeték fölé helyezi a mutatót. Az információ anélkül tekinthető meg, hogy eltakarná a térképet.
Ezen oktatóanyag rajzaiban az objektumadat táblázatok adatai már be vannak írva. Ebben a gyakorlatban objektumadatokat használhat lekérdezési feltételként. Egy későbbi gyakorlatban objektumadatokkal hoz létre jellemzőosztályokat egy új adatformátumban.
Lekérdezés létrehozása objektumadatok alapján
- Ha már nincs nyitva a Redding.dwg térkép a korábbi gyakorlatból, nyissa meg ismét.
- A Munkatér Intéző Aktuális rajz területén kattintson a jobb gombbal az Aktuális lekérdezés elemre, majd kattintson a Megadás parancsra.
- A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanelen tegye a következőket:
- Az Aktuális lekérdezés területen kattintson a Lekérdezés törlése gombra.
- A Lekérdezés típusa területen kattintson az Adat gombra.

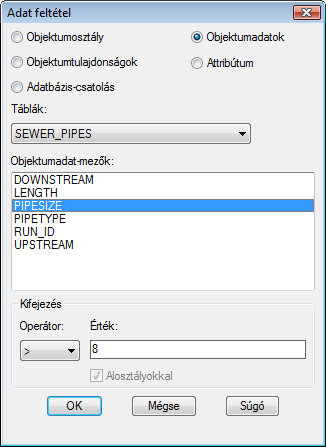

- Az Adat feltétel párbeszédpanelen tegye a következőket:
- Jelölje be az Objektumadatok rádiógombot.
- A Táblázatok területen válassza a SEWER_PIPES elemet.
- Az Objektumadat-mezők területen válassza a PIPESIZE elemet.
- A Kifejezés terület Operátor mezőjében válassza a > elemet. Az Érték mezőbe írja be a 8 értéket.
Olyan szennyvízvezetékeket határozzon meg, amelyek átmérője 8 hüvelyknél nagyobb.
- Kattintson az OK gombra.
- A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanel Beállítások területén kattintson a Zoom rajzterjedelemre gombra.
- A Zoom rajzterjedelemre párbeszédpanelen kattintson az OK gombra.
- A Lekérdezés megadása: Csatolt rajz(ok) párbeszédpanel Lekérdezés módja területén jelölje be az Előnézet lehetőséget, és kattintson a Lekérdezés végrehajtása gombra.

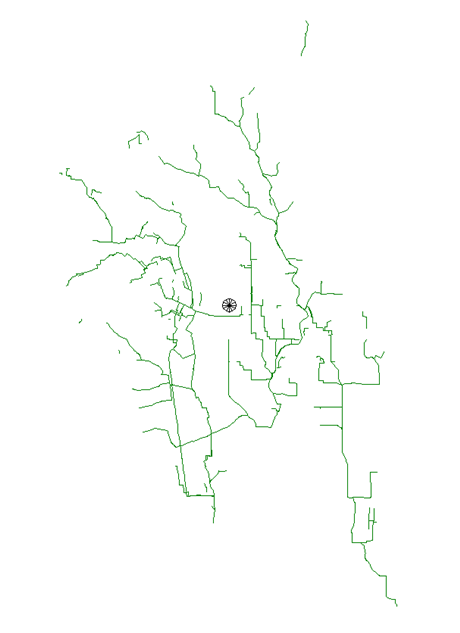

Csak a 8 hüvelyknél nagyobb átmérőjű csatornák jelennek meg.
- Az objektumadat lekérdezések teljesítményének javítása érdekében objektumadat-index létrehozásához hagyja nyitva a rajzot.
A gyakorlatok folytatásához lépjen tovább a 6. Gyakorlat: Objektumadat index létrehozása (választható) részre.
