Per aggiungere una o più nuove travi con le impostazioni specificate dall'utente, attenersi alla procedura indicata di seguito. È possibile aggiungere una trave in qualsiasi punto dell'area di disegno specificando un punto iniziale e un punto finale, oppure posizionare la trave e assegnare dimensioni in relazione ad un oggetto esistente. È inoltre possibile creare più travi una alla volta (collegando punto finale e punto iniziale) o in serie, entro contorni definiti da altre travi o da griglie di colonne, solette, solette del tetto o muri. Lo stile specificato nello strumento attribuisce la forma alla trave, che viene estrusa lungo i percorsi definiti nell'area di disegno.

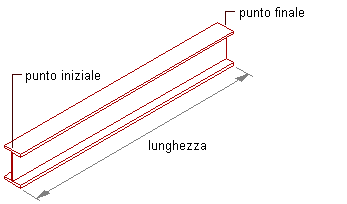

Creazione di una trave
Facoltativamente, scostare la trave a partire dal relativo punto iniziale o finale.

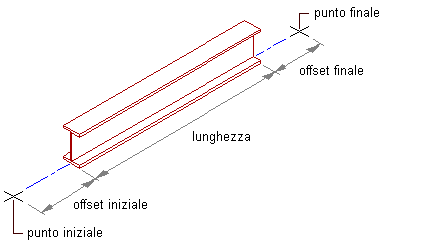

Scostamento di una trave
- Aprire la tavolozza degli strumenti contenente lo strumento trave strutturale che si desidera utilizzare e selezionarlo.
Se necessario, scorrere la tavolozza per visualizzare lo strumento desiderato.
Nota: In alternativa è possibile scegliere
. - Nell'area Generale del riquadro proprietà scegliere Stile, quindi selezionare uno stile di trave strutturale.
- Selezionare un'opzione per Delimita vani.
Per... Procedere nel modo seguente... Consentire l'utilizzo della trave come oggetto di delimitazione per i vani associativi Selezionare Sì. Evitare che la trave venga utilizzata come oggetto di delimitazione per i vani associativi Selezionare No. Utilizzare l'impostazione di delimitazione dello stile della trave Selezionare Per stile. - Specificare un valore per Ritaglia automaticamente.
Per... Procedere nel modo seguente... Far sì che la geometria della trave venga ritagliata automaticamente in corrispondenza di qualsiasi altro elemento strutturale, oggetto architettonico o disegno al tratto al quale la trave è collegata a livello logico Selezionare Sì. Impedire che la geometria della trave venga ritagliata automaticamente Selezionare No. Utilizzare l'impostazione di ritaglio dello stile della trave Selezionare Per stile. Nota: Questa impostazione ha effetto soltanto sull'elemento strutturale aggiunto. L'aggiunta di un nuovo elemento strutturale non modifica la geometria di un elemento strutturale esistente, indipendentemente dall'impostazione di Ritaglia automaticamente. - Specificare un valore per Oggetto:
Per... Procedere nel modo seguente... Eseguire il layout di elementi strutturali in una griglia di colonne, su una soletta, un muro o una polilinea Selezionare Sì. Eseguire il layout di elementi strutturali indipendenti da una griglia di colonne, una soletta, un muro o una polilinea Selezionare No. Nota: La proprietà Oggetto è una proprietà di sola aggiunta. Non è possibile specificare un valore per Oggetto durante la modifica di un elemento strutturale. - Espandere Quote.
- Specificare gli offset.
Per... Procedere nel modo seguente... Scostare la trave sull'asse estruso nel punto iniziale della stessa Immettere un valore per Offset iniziale. Un valore positivo accorcia la trave sull'asse, mentre un valore negativo la allunga. Scostare la trave sull'asse estruso nel punto finale della stessa Immettere un valore per Offset finale. Un valore positivo allunga la trave sull'asse, mentre un valore negativo la accorcia. - Immettere un valore per Rotazione.
Questo valore specifica l'orientamento della trave rispetto all'asse estruso, in gradi di rotazione. Con un valore di rotazione positivo, la trave ruota in senso antiorario quando viene visualizzata dalla fine all'inizio dell'elemento.
- Specificare la giustificazione della trave con cui si posiziona la forma della trave rispetto al relativo asse estruso al momento del disegno.
Per... Procedere nel modo seguente... Posizionare l'asse della trave lungo il centroide della relativa forma Selezionare Linea di base per Giustifica. Nota: L'operazione è eseguita soltanto per elementi creati con stili dal catalogo degli elementi strutturali.Posizionare l'asse della trave lungo una delle nove posizioni nella relativa forma Selezionare una delle nove posizioni in Giustifica. Nota: Queste posizioni, definite con una rotazione pari a zero, visualizzano la trave dalla fine all'inizio.

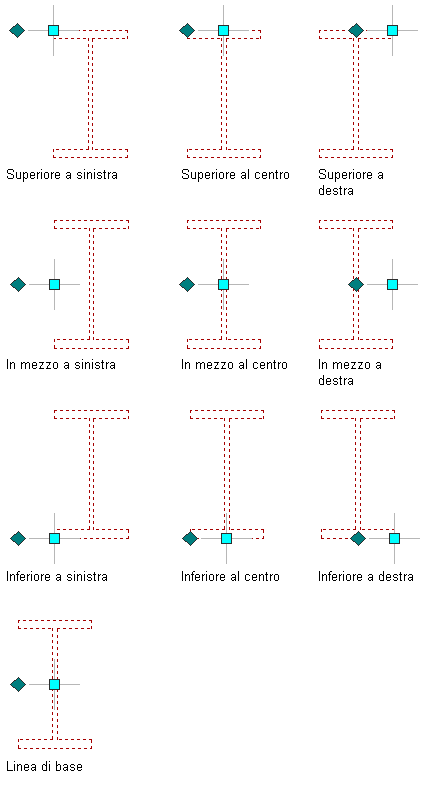

Opzioni di giustificazione di una trave
- Selezionare un tipo di layout per specificare il posizionamento della trave rispetto al bordo evidenziato di una griglia di colonne, di una soletta, di una soletta tetto o di un muro.
Per posizionare la trave... Procedere nel modo seguente... Lungo il bordo evidenziato dell'oggetto Selezionare Bordo come Tipo di layout. Entro i contorni dell'oggetto (da un bordo al bordo o ai bordi opposti) Selezionare Riempimento come Tipo di layout. - Se Tipo di layout è impostato su Riempimento e si desidera disporre più travi tra due travi esistenti o all'interno di una griglia di colonne, di una soletta, di una soletta tetto o di un muro, espandere Layout e selezionare Sì per Serie.
- Specificare il metodo di layout per la serie.
Per disporre le travi in serie… Procedere nel modo seguente... In modo da creare un numero specifico di campate uguali Selezionare Spaziatura uniforme per Metodo di layout, quindi immettere un valore in Numero di campate. A una distanza specifica l'una dall'altra Selezionare Ripeti per Metodo di layout, quindi immettere un valore in Dimensione campata. Suggerimento: Per rendere visibile un'area più ampia del disegno, spostare o nascondere il riquadro proprietà dopo avere specificato le impostazioni desiderate. - Per scostare le nuove travi dall'elevazione del livello corrente, fare doppio clic sul valore Elevazione sulla barra di stato dell'applicazione nella parte inferiore dell'area di lavoro. Specificare un valore di elevazione (o specificare un punto in un oggetto esistente dell'area di disegno), fare clic su OK, quindi fare clic sul pulsante per lo snap Z a destra del valore Elevazione.

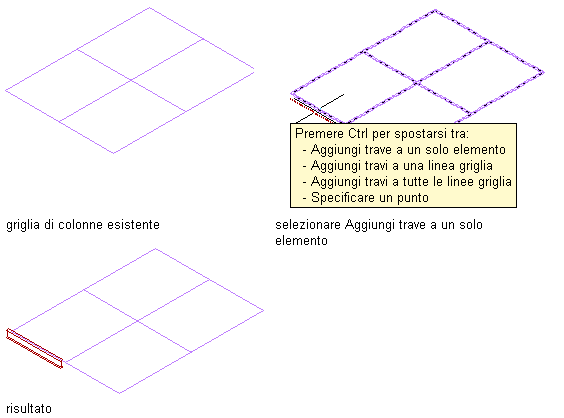

Aggiunta di una trave ad un segmento singolo

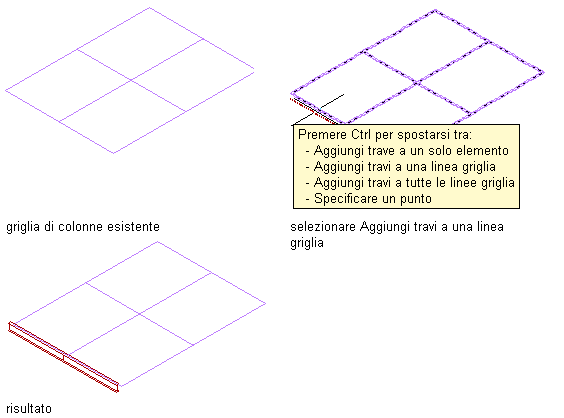

Aggiunta di travi ad una linea griglia

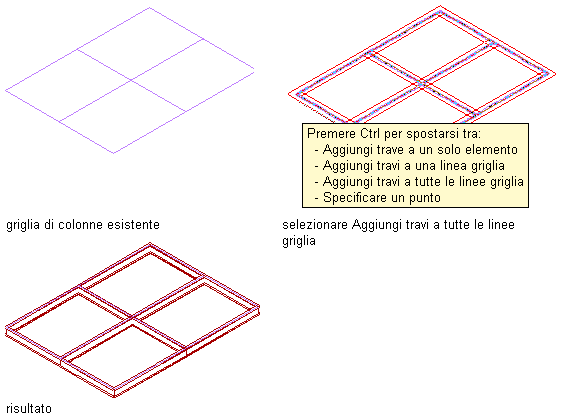

Aggiunta di travi a tutte le linee griglia

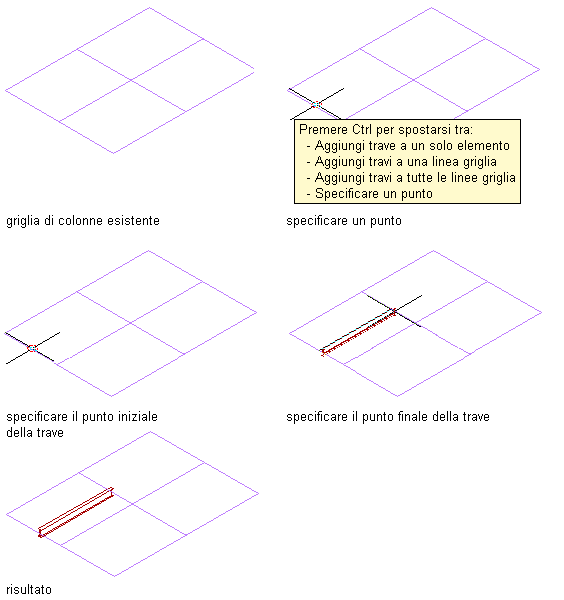

Aggiunta di una trave ad un punto specificato

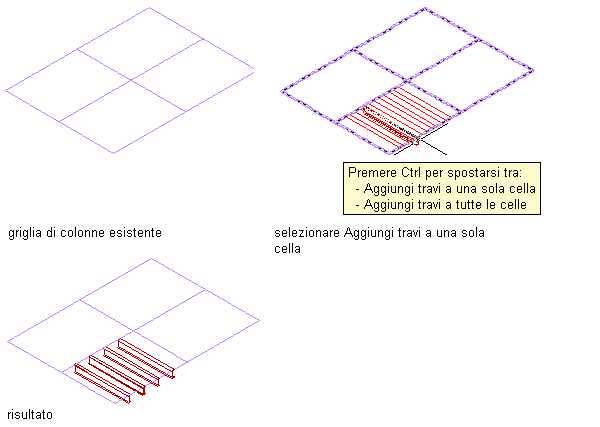

Aggiunta di una serie di travi ad una singola cella

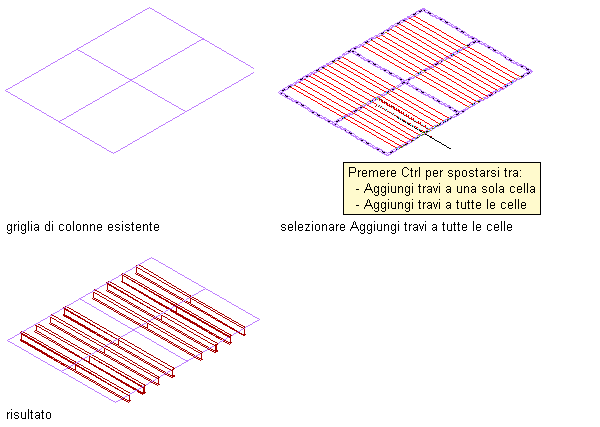

Aggiunta di una serie di travi a tutte le celle
- Posizionare le nuove travi nell'area di disegno.
Per... Procedere nel modo seguente... Creare una singola trave indipendente dagli altri oggetti Specificare un punto iniziale e un punto finale per la trave, quindi premere INVIO. Creare più travi indipendenti dagli altri oggetti ma collegate tra loro, utilizzando il punto finale di una trave come punto iniziale della trave successiva Specificare un punto iniziale e un punto finale, quindi specificare i punti finali aggiuntivi necessari. Premere INVIO per terminare il comando. Creare una trave collegata ad un elemento strutturale esistente Specificare un punto iniziale e un punto finale; uno di questi deve trovarsi sull'asse o sul punto finale dell'elemento esistente. Premere INVIO per terminare il comando. Aggiungere una trave lungo uno o più bordi di una soletta, soletta del tetto o muro Spostare il cursore su un bordo dell'oggetto per visualizzare un'anteprima della trave, quindi fare clic per aggiungere una trave lungo tale bordo oppure premere CTRL e fare clic per aggiungere travi lungo tutti i bordi dell'oggetto. Premere INVIO per terminare il comando. Aggiungere una trave lungo uno o più segmenti di una griglia di colonne (se Tipo di layout è impostato su Bordo) Spostare il cursore su un segmento della griglia per visualizzare un'anteprima della trave, quindi fare clic per aggiungere una trave lungo tale segmento. In alternativa, premere CTRL e fare clic per aggiungere travi lungo tutti i segmenti della linea griglia corrente oppure premere due volte CTRL e fare clic per aggiungere travi lungo tutti i segmenti della griglia. Premere INVIO per terminare il comando. Aggiungere una trave che attraversa una soletta, una soletta del tetto, un muro o una griglia di colonne ad un angolo di 90° (se Tipo di layout è impostato su Riempimento) Spostare il cursore sul bordo dell'oggetto o sul segmento della griglia di colonne fino a quando nella posizione desiderata non viene visualizzata un'anteprima della trave perpendicolare al bordo o al segmento, quindi fare clic. Premere INVIO per terminare il comando. Aggiungere una trave che attraversa una soletta, una soletta del tetto, un muro o una griglia di colonne ad un angolo diverso da 90° (se Tipo di layout è impostato su Riempimento) Spostare il cursore sul bordo dell'oggetto o sul segmento della griglia di colonne per visualizzare un'anteprima della trave, specificare il valore desiderato per l'angolo, premere INVIO, quindi fare clic. Premere INVIO per terminare il comando. Travi in serie tra due elementi strutturali (quando l'opzione Serie è impostata su Sì) Spostare il cursore su uno degli elementi strutturali fino a visualizzarne la linea di base, fare clic su tale elemento, specificare un punto sul secondo elemento, quindi premere INVIO. Le nuove travi vengono disposte in serie in base al Metodo di layout selezionato nel riquadro proprietà, con l'angolo corrispondente al punto specificato nel secondo elemento. Premere INVIO per terminare il comando. Travi in serie con orientamento perpendicolare al bordo di una soletta, una soletta tetto, un muro o una o più celle di una griglia di colonne (se Serie è impostata su Sì) Spostare il cursore su un bordo fino a quando non viene visualizzata un'anteprima della serie, quindi fare clic. Le nuove travi vengono disposte perpendicolarmente al bordo selezionato, in base al metodo di layout selezionato nel riquadro proprietà. Per aggiungere la serie a tutte le celle di una griglia di colonne, premere CTRL prima di fare clic. Premere INVIO per terminare il comando. Travi in serie con angolazione diversa da 90° rispetto al bordo di una soletta, di una soletta tetto, di un muro o di una o più celle di una griglia di colonne (se Serie è impostata su Sì) Spostare il cursore su un bordo fino a quando non viene visualizzata un'anteprima della serie, specificare il valore desiderato per l'angolo, premere INVIO, quindi fare clic. La nuova serie di travi viene disposta con l'angolazione specificata rispetto al bordo selezionato in base al Metodo di layout selezionato nel riquadro proprietà. Per aggiungere la serie a tutte le celle di una griglia di colonne, premere CTRL prima di fare clic. Premere INVIO per terminare il comando.
