Come inserire un richiamo di prospetto singolo

Per inserire un richiamo che crea un prospetto singolo, attenersi alla procedura indicata di seguito.

Nota: Lo stile di sezione/prospetto 2D e la visualizzazione per la vista dello spazio modello contenente il prospetto sono impostati nello strumento Contrassegno di prospetto.

1. Sulla barra degli strumenti Accesso rapido, fare clic su Navigatore progetto.
2. Fare clic sulla scheda Viste.
3. Selezionare il disegno della vista nel quale si desidera inserire il richiamo di prospetto, fare clic con il pulsante destro del mouse e scegliere Apri.
4. Nelle Tavolozze degli strumenti, fare clic su (Proprietà), quindi selezionare Documento.
5. Fare clic sulla tavolozza Richiami.
6. Selezionare uno strumento Contrassegno di prospetto singolo.

   In alternativa è possibile Scegliere scheda Annota gruppo Richiami menu a discesa Prospetti Prospetto (singolo) oppure scheda Annota gruppo Richiami menu a discesa Prospetti Prospetto (singolo, testo invertito).

7. Selezionare la posizione per il contrassegno di prospetto nel disegno.
8. Specificare la direzione del prospetto.

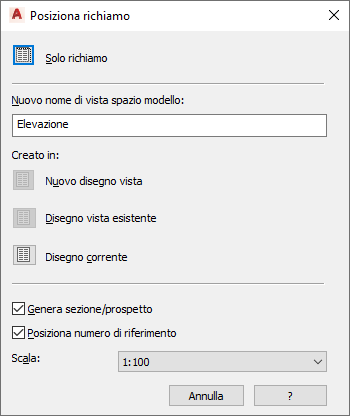

9. Nella casella sotto Nuovo nome di vista spazio modello immettere il nome per la nuova vista dello spazio modello contenente il prospetto.
10. Verificare che la casella Genera sezione/prospetto sia selezionata.
11. Se si desidera aggiungere un numero di riferimento alla nuova vista dello spazio modello, selezionare Posiziona numero di riferimento.
12. Selezionare la scala per la vista dello spazio modello.
13. Selezionare la posizione del prospetto:

    Per...	Procedere nel modo seguente...
    Inserire il prospetto nel disegno della vista nel quale è stato inserito il richiamo	Fare clic su Disegno corrente.
    Inserire il prospetto in un disegno esistente della vista di prospetto	Fare clic su Disegno vista esistente.
    Inserire il prospetto in un disegno di prospetto nuovo	Fare clic su Nuovo disegno vista.

14. Nel disegno, selezionare il primo angolo della regione di prospetto.
15. Selezionare l'angolo opposto della regione di prospetto.
16. Specificare il punto di inserimento del prospetto risultante.
    Nota: Se si è scelto di inserire il prospetto in un disegno diverso, il punto di inserimento viene comunque selezionato nel disegno corrente. La vista di prospetto verrà tuttavia inserita nel disegno specificato.

    Una volta inserita la vista dello spazio modello, i campi segnaposto nel richiamo di prospetto assumono l'aspetto di un punto interrogativo. Per risolverli, è necessario collocare la vista dello spazio modello in un foglio.
