Un progetto modello ben fatto può contribuire all'automazione degli standard aziendali e alla semplificazione dell'avvio e della configurazione di un nuovo progetto. A seconda del tipo di progetti su cui si lavora, un progetto modello può essere estremamente completo o può rappresentare semplicemente la struttura di base per un progetto. Se ci si occupa prevalentemente di design unici per tipi di edifici diversi, il progetto modello più efficiente sarà probabilmente rappresentato da un progetto con una struttura minima. Se invece si lavora sempre sullo stesso tipo di edificio o ci si serve di prototipi di edificio, può risultare più efficiente utilizzare un progetto modello più completo che includa un numero maggiore di informazioni relative ad una struttura del progetto specifica.
La creazione di un progetto modello non equivale alla copia e alla ridenominazione di un progetto esistente. Per utilizzare correttamente un modello, è necessario specificarlo durante la creazione di un nuovo progetto.

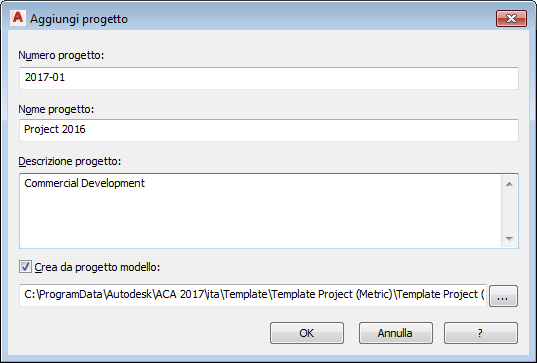

Definizione del progetto modello nella finestra di dialogo Aggiungi progetto. Tale operazione può essere eseguita solo in questo momento. Quando il nuovo progetto viene creato, le impostazioni e il file del progetto modello specificato vengono copiate nel progetto.
Disegni modello
Una delle proprietà dei progetti di Set di strumenti AutoCAD Architecture 2024 è rappresentata dalle specifiche del file modello, che determinano i modelli di disegno utilizzati per costruzioni, elementi e viste. Tali impostazioni del modello non sono vincolate a quelle configurate nella finestra di dialogo Opzioni. È consigliabile memorizzare i modelli in un percorso accessibile a tutti gli utenti.
Dettagli del progetto
Il foglio di lavoro dei dati dettagliati del progetto, a cui è possibile accedere dalla finestra di dialogo Proprietà progetto, contiene informazioni che possono essere collegate ai cartigli tramite campi oppure incorporate nel testo multilinea o negli attributi del blocco. Tali dati sono interamente definiti dall'utente. I dati comuni a tutti i progetti devono essere inclusi nei dettagli del progetto modello.
Gruppi di fogli
Tutti i progetti di Set di strumenti AutoCAD Architecture 2024 includono un file del gruppo di fogli di AutoCAD (.dst). Quando un progetto viene utilizzato come modello, il relativo file del gruppo di fogli viene copiato nel nuovo progetto insieme a tutti gli altri file e alle altre cartelle del progetto e viene rinominato con il nome del nuovo progetto. Il file del gruppo di fogli contiene una vasta quantità di informazioni importanti che possono essere preconfigurate come parte del modello di progetto complessivo.
Elementi che possono essere modificati nel file del gruppo di fogli come parte del modello di progetto:
- File modello foglio di default: in tale foglio è consigliabile definire layout che rappresentino tutte le configurazioni di stampa standard. Nel foglio è inoltre consigliabile inserire tutti i layout salvati come impostazione pagina da utilizzare come sostituzioni durante la pubblicazione.
- Struttura dei sottogruppi: è possibile aggiungere ed eliminare sottogruppi per adattare agli standard aziendali il layout e la struttura dei gruppi di fogli disponibili.
- Fogli: è possibile creare fogli in anticipo per una maggiore automazione della struttura dei gruppi di fogli.
-
Proprietà personalizzate del gruppo di fogli: è possibile impostare proprietà standard (campi di dati) che possono essere collegate al testo multilinea o ai campi di attributo del cartiglio.
Nota: Se vengono impostate proprietà personalizzate da collegare ad un cartiglio, è consigliabile specificare ---- come valore di default, in modo che in un secondo momento sia possibile individuare facilmente eventuali campi vuoti, nonché modificarli.
Elementi da NON includere in un file del gruppo di fogli di Set di strumenti AutoCAD Architecture 2024
- Posizioni dei disegni di risorse: in Set di strumenti AutoCAD Architecture 2024 i disegni della vista vengono convertiti automaticamente in disegni di risorse. È consigliabile lasciare vuoto il valore per questa impostazione nelle proprietà del gruppo di fogli per un progetto di Set di strumenti AutoCAD Architecture 2024.
- Blocco di etichetta per le viste: viene impostato tramite lo strumento Numero di riferimento, disponibile nelle tavolozze degli strumenti di Set di strumenti AutoCAD Architecture 2024. Può inoltre essere personalizzato in base agli standard aziendali. Lasciare l'impostazione vuota.
- Blocchi di richiamo: analogamente ai numeri di riferimento, i blocchi di richiamo vengono impostati tramite i vari strumenti di richiamo disponibili nelle tavolozze di Set di strumenti AutoCAD Architecture 2024 e possono essere personalizzati in base agli standard aziendali. È consigliabile lasciare l'impostazione vuota.
Standard di progetto
Tutte le impostazioni configurate nella finestra di dialogo Configura gli standard di progetto AEC vengono copiate con il progetto modello nel nuovo progetto. È consigliabile memorizzare i file degli standard specifici per un progetto, ossia i file degli standard contenenti standard di progetto complementari agli standard aziendali o sostitutivi di questi ultimi, nella cartella Standards del progetto modello. Tali file verranno copiati nel nuovo progetto e i relativi percorsi verranno aggiornati.
In modo analogo a quanto avviene per i disegni della libreria degli stili, se si include un file non basato sul progetto nel file degli standard è necessario specificare se si desidera utilizzare unità mappate o percorsi file UNC. Se si sceglie di utilizzare unità mappate, è necessario che tali unità siano mappate in modo identico nei computer di tutti gli utenti. Se si sceglie invece di utilizzare percorsi UNC, è importante accertarsi che i nomi dei server utilizzati restino gli stessi per il tempo necessario.
Catalogo degli strumenti e tavolozze di progetto
Oltre ai cataloghi degli strumenti personalizzati per gli standard aziendali, per ciascun progetto è disponibile una libreria personalizzata contenente cataloghi degli strumenti di progetto associati. È possibile configurare anche tali cataloghi nel progetto modello. Durante la creazione di cataloghi degli strumenti di progetto è opportuno seguire alcune semplici linee guida.
- Creare il nuovo catalogo nell'apposito riquadro della Libreria. È possibile accedere alla Libreria di un progetto facendo clic sul pulsante Libreria nella parte inferiore del Navigatore progetto.
- Se si creano nuovi cataloghi nella Libreria di progetto, è consigliabile memorizzarli nella cartella Standards/ToolCatalogs del progetto modello.
Struttura del progetto
Se si lavora sullo stesso tipo di edificio in tutti i progetti o si utilizzano prototipi di edificio, può risultare utile predefinire alcuni aspetti della struttura del progetto. Tale procedura non è strettamente necessaria e il livello in cui viene applicata è completamente facoltativo.
Elementi della struttura del progetto che possono essere impostati nel progetto modello.
- Livelli e divisioni
- Costruzioni ed elementi: i disegni di costruzioni ed elementi definiscono categorie e sottocategorie e vengono copiati dal progetto modello al nuovo progetto.
- Viste: se sono stati creati elementi e costruzioni come parte della struttura del progetto modello, è possibile creare anche disegni della vista che contengano riferimenti a tali costruzioni.
