Come creare una griglia di colonne

Per aggiungere una griglia di colonne mediante uno strumento della griglia di colonne, attenersi alla procedura indicata di seguito. Le griglie di colonne possono essere rettangolari o radiali.

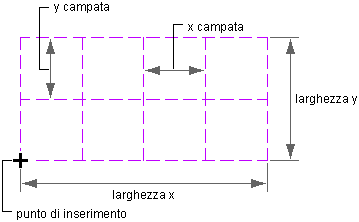

Griglia rettangolare

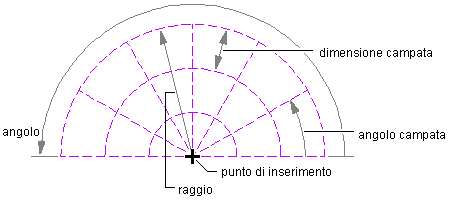

Griglia radiale

1. Aprire la tavolozza degli strumenti desiderata e selezionare uno strumento Griglia di colonne strutturali.

   In alternativa è possibile scegliere scheda Iniziogruppo Creamenu a discesa Griglia di colonneGriglia di colonne.

2. Nel riquadro proprietà, espandere Di baseGenerale.
3. Selezionare una forma: Rettangolare o Radiale.
4. Espandere Quote.
5. Se è stata selezionata una forma di griglia rettangolare, specificarne le impostazioni.

   Per...	Procedere nel modo seguente...
   Definire la larghezza della griglia	Espandere Quote, quindi immettere un valore per X - Larghezza.
   Definire la profondità della griglia	Espandere Quote, quindi immettere un valore per Y - Profondità.
   Creare il layout della griglia con campate a spaziatura uniforme lungo la direzione X	Espandere Asse X, selezionare Spaziatura uniforme in Tipo di layout, quindi immettere un valore in Numero di campate.
   Creare il layout della griglia con dimensione di campata fissa lungo la direzione X	Espandere Asse X, selezionare Ripeti in Tipo di layout, quindi immettere un valore in Dimensione campata.
   Specificare la distanza di offset a partire dal punto iniziale lungo la direzione X della griglia	Espandere Asse X e immettere un valore in Offset iniziale. La distanza di offset può essere utilizzata per ridurre le dimensioni effettive della griglia.
   Specificare la distanza di offset a partire dal punto finale lungo la direzione X della griglia	Espandere Asse X e immettere un valore in Offset finale. La distanza di offset può essere utilizzata per ridurre le dimensioni effettive della griglia.
   Creare il layout della griglia con campate a spaziatura uniforme lungo la direzione Y	Espandere Asse Y, selezionare Spaziatura uniforme in Tipo di layout, quindi immettere un valore in Numero di campate.
   Creare il layout della griglia con dimensione di campata fissa lungo la direzione Y	Espandere Asse Y, selezionare Ripeti in Tipo di layout, quindi immettere un valore in Dimensione campata.
   Specificare la distanza di offset a partire dal punto iniziale lungo la direzione Y della griglia	Espandere Asse Y e immettere un valore in Offset iniziale. La distanza di offset può essere utilizzata per ridurre le dimensioni effettive della griglia.
   Specificare la distanza di offset a partire dal punto finale lungo la direzione Y della griglia	Espandere Asse Y e immettere un valore in Offset finale. La distanza di offset può essere utilizzata per ridurre le dimensioni effettive della griglia.

6. Se è stata selezionata una forma di griglia radiale, specificarne le impostazioni.

   Per...	Procedere nel modo seguente...
   Definire la larghezza della griglia	Espandere Quote, quindi immettere un valore per X - Larghezza.
   Definire l'angolo della griglia	Espandere Quote, quindi immettere un valore per A - Angolo.
   Creare il layout della griglia con campate a spaziatura uniforme lungo la direzione X	Espandere Asse X, selezionare Spaziatura uniforme in Tipo di layout, quindi immettere un valore in Numero di campate.
   Creare il layout della griglia con dimensione di campata fissa lungo la direzione X	Espandere Asse X, selezionare Ripeti in Tipo di layout, quindi immettere un valore in Dimensione campata.
   Specificare il raggio interno della griglia	Espandere Asse X e immettere un valore in Raggio interno.
   Specificare la distanza di offset a partire dal punto finale lungo la direzione X della griglia	Espandere Asse X e immettere un valore in Offset finale. La distanza di offset può essere utilizzata per ridurre le dimensioni effettive della griglia.
   Creare il layout della griglia con campate a spaziatura uniforme lungo la direzione Y	Espandere Asse Y, selezionare Spaziatura uniforme in Tipo di layout, quindi immettere un valore in Numero di campate.
   Creare il layout della griglia con un angolo di campata fisso lungo la direzione Y	Espandere Asse Y, selezionare Ripeti in Tipo di layout, quindi immettere un valore per angolo Campata.
   Specificare l'angolo di offset a partire dall'angolo iniziale lungo la curva di griglia di direzione X	Espandere Asse Y e immettere un valore in Offset di angolo iniziale. L'angolo di offset può essere utilizzato per ridurre le dimensioni effettive della griglia.
   Specificare l'angolo di offset a partire dall'angolo finale lungo la curva di griglia di direzione X	Espandere Asse Y e immettere un valore in Offset di angolo finale. L'angolo di offset può essere utilizzato per ridurre le dimensioni effettive della griglia.

7. Per aggiungere delle colonne all'intersezione della griglia durante l'inserimento, espandere Colonna e specificare lo stile dell'elemento strutturale.

   In caso di aggiunta di una colonna, è possibile specificare le quote della stessa:

   • Offset iniziale
   • Offset finale
   • Lunghezza logica
   • Giustifica
   • Giustificare utilizzando le estensioni globali.
   Suggerimento: Per rendere visibile un'area più ampia del disegno, spostare o nascondere il riquadro proprietà dopo avere specificato le impostazioni desiderate.
8. Nell'area di disegno, specificare il punto di inserimento della griglia di colonne.
9. Specificare l'angolo di rotazione della griglia e premere INVIO.
10. Aggiungere altre griglie di colonne, quindi premere INVIO.
