Per aggiungere listelli rettangolari o romboidali ad uno stile di porta con un vetro, attenersi alla procedura indicata di seguito.
Si aggiungono listelli modificando le proprietà di visualizzazione dello stile di porta per una rappresentazione di visualizzazione, quale Modello o Prospetto, in cui devono apparire i listelli. I listelli possono essere aggiunti alla singola rappresentazione di visualizzazione. oppure aggiunti ad una singola rappresentazione e poi applicati a tutte le rappresentazioni di quello stile di porta. Il blocco di listelli si aggiunge ai componenti di vetro dello stile di porta nelle proprietà di visualizzazione. Ogni blocco di listello diventa un componente di visualizzazione dello stile di porta.

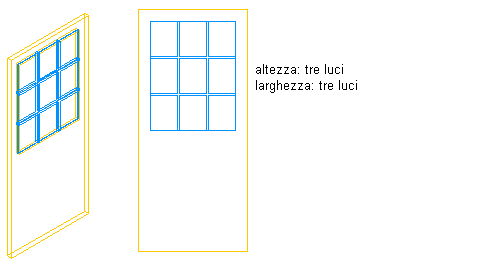

Vetro di porta rettangolare con listelli rettangolari

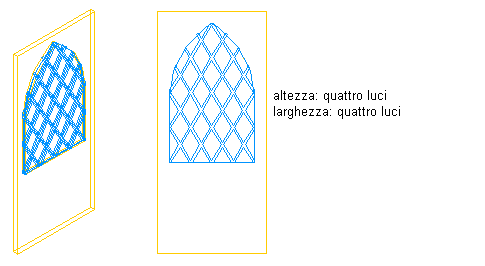

Vetro di porta gotico con listelli a rombo
- Scegliere
.
- Espandere Oggetti architettonici e Stili di porta. Nota: In alternativa, è possibile selezionare una porta e scegliere.
- Selezionare lo stile da modificare e fare clic sulla scheda Proprietà di visualizzazione. Nota: Per ricevere dei listelli, lo stile di porta deve contenere un vetro.
- Selezionare la rappresentazione di visualizzazione in cui visualizzare le modifiche, quindi selezionare Sostituzione stile.
- Se necessario, fare clic su
scheda Listelli. - Fare clic su Aggiungi.
- Immettere un nome per il blocco di listelli.
- Se lo stile di porta contiene più componenti di vetro, specificare se i listelli vanno applicati a tutti o ad uno solo dei componenti di vetro nella porta.
Per... Procedere nel modo seguente... Associare listelli a tutti i componenti di vetro Sotto Componente vetro, selezionare Tutti. Applicare listelli ad un unico componente di vetro Sotto Componente vetro, selezionare Singolo, quindi specificare il numero di indice. Le luci vengono indicizzate in senso antiorario partendo dall'angolo inferiore sinistro.

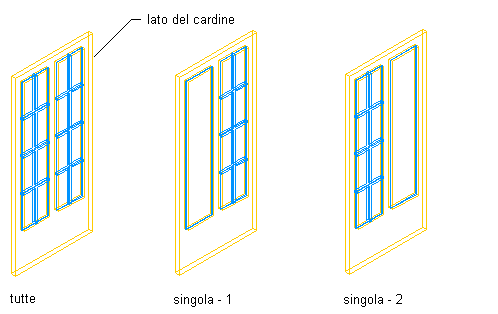

Listelli applicati a tutti o ad uno solo dei componenti di vetro
- Immettere un valore per la larghezza e profondità di tutti i listelli.

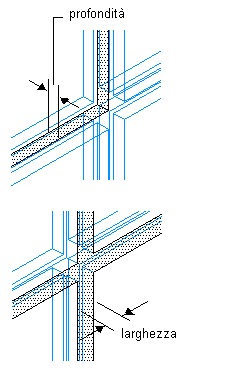

Definizione della larghezza e della profondità dei listelli
- Posizionare le intersezioni del listello.
Per... Procedere nel modo seguente... Convertire le intersezioni dei listelli in angoli In Listello, selezionare Posiziona giunti. Convertire tutti i listelli in un corpo con i giunti posizionati In Listello, selezionare Converti in corpo.

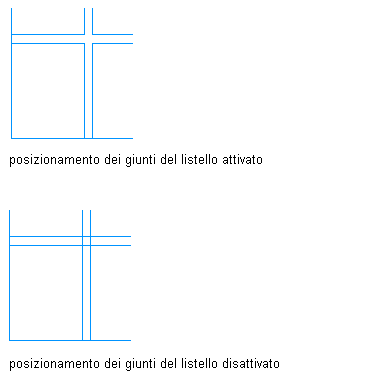

Impostazione del posizionamento dei giunti fra i listelli

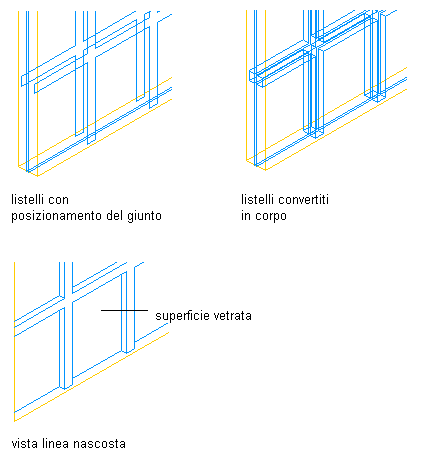

Conversione di listelli in un corpo
- Sotto Luci, selezionare un modello.
Per... Procedere nel modo seguente... Utilizzare un modello rettangolare Come modello, selezionare Rettangolare. Utilizzare un modello romboidale Come modello, selezionare A rombo. - Per specificare il numero di righe di luce nella direzione verticale, immettere un valore per Altezza luci.
- Per specificare il numero di colonne di luce nella direzione orizzontale, immettere un valore per Larghezza luci.

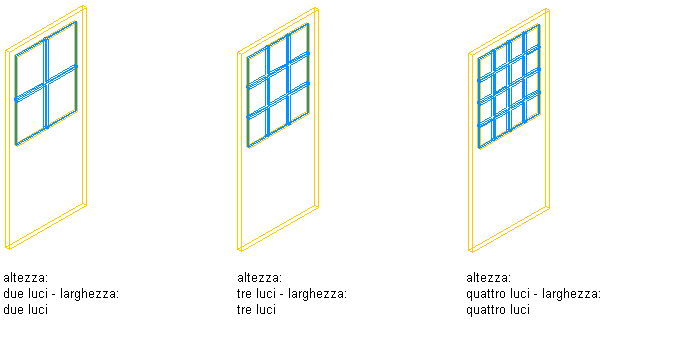

Valori per altezza luci e larghezza luci
- Fare clic su OK.
- Aggiungere altri listelli.
Per... Procedere nel modo seguente... Aggiungere listelli ad un altro componente di vetro nello stile di porta Ripetere questa procedura dal passo 6. Aggiungere listelli ad un'altra rappresentazione di visualizzazione Fare clic su OK e ripetere questa procedura dal passo 4. Aggiungere listelli a tutte le rappresentazioni di visualizzazione dello stile di porta selezionato Selezionare Applica automaticamente ad altre rappresentazioni di visualizzazione e sostituzioni oggetto. - Al termine dell'aggiunta di listelli allo stile di porta, fare clic tre volte su OK.
Dopo l'aggiunta di un blocco di listelli ad uno stile di porta, è possibile assegnare un materiale, come un telaio di legno, e specificare le proprietà di visualizzazione, quali colore e tipo di linea.
