Come proiettare il lato di una scala

Per eseguire la proiezione del lato di una scala su una polilinea, un muro, un oggetto AEC o un solido esistente, attenersi alla procedura indicata di seguito. Gli oggetti da proiettare devono estendersi per l'intera lunghezza della scala perché gli angoli interni vengano proiettati correttamente.

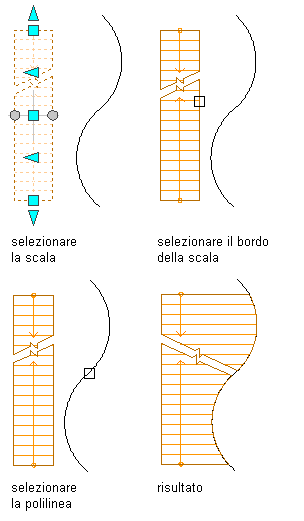

Proiezioni dei bordi di scala su segmenti di polilinea curvi

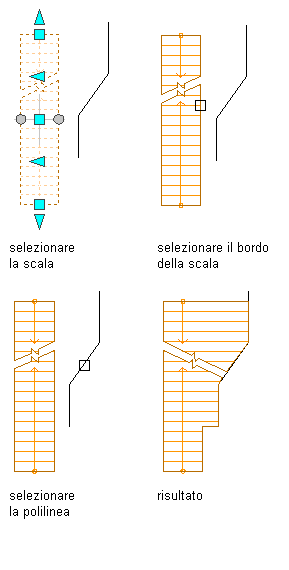

Proiezioni dei bordi di scala su segmenti di polilinea diritti

Nota: Se si modifica la larghezza della scala dopo avere eseguito la proiezione di un lato, le modifiche apportate non vengono salvate.

1. Selezionare una scala, quindi scegliere scheda Scala gruppo Editamenu a discesa Personalizza bordoProietta.
2. Selezionare il bordo di una scala da modificare.
3. Selezionare una polilinea, un oggetto o un profilo su cui effettuare la proiezione e premere INVIO.

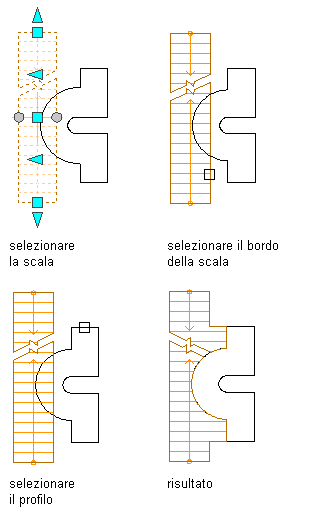

   Proiezioni dei bordi di scala su un profilo

   È possibile estendere le pedate utilizzando la linea del bordo frontale e del bordo posteriore correnti.

Nota: Se i bordi si intersecano, situazione che si verifica solo con scale a chiocciola o a spirale, viene visualizzata un'icona soluzione.
