Come creare un assieme porta/finestra da uno schizzo di prospetto

Per creare uno schizzo di una griglia personalizzata con linee, archi e cerchi, e convertire poi il disegno al tratto in un assieme porta/finestra, attenersi alla procedura indicata di seguito.

Nota: Non è possibile modificare la definizione di divisione di una griglia personalizzata creata a partire da linee, archi e cerchi. È tuttavia possibile assegnare alla griglia una definizione di divisione diversa.

Le griglie degli assiemi porta/finestra sono orizzontali o verticali. Per creare un modello di griglia con celle orizzontali e verticali, vengono utilizzate griglie nidificate.

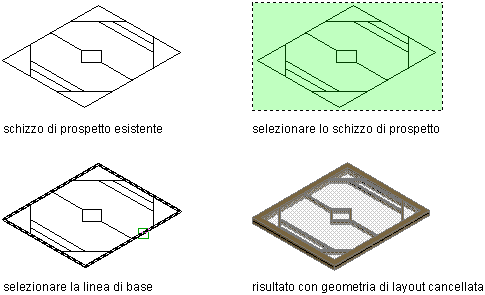

1. Utilizzare linee, archi e cerchi per disegnare una griglia nel sistema di coordinate globali (WCS).
2. Aprire la tavolozza degli strumenti contenente lo strumento Assieme porta/finestra che si desidera utilizzare e selezionarlo.
   Nota: Se necessario, scorrere la tavolozza per visualizzare lo strumento desiderato.
3. Fare clic con il pulsante destro del mouse su uno strumento Assieme porta/finestra, quindi scegliere Applica proprietà aSchizzo di prospetto.
4. Selezionare il disegno al tratto dello schizzo e premere INVIO.
5. È possibile selezionare una linea base per l'assieme porta/finestra o accettare la linea base di default. Selezionare una delle linee della griglia come linea base per l'assieme porta/finestra.


   In alternativa, premere INVIO per utilizzare come linea di base di default la linea lungo l'asse X.



   Suggerimento: Se il disegno al tratto viene eseguito sul piano XY in vista piana e si accetta la linea di base di default, l'assieme porta/finestra risultante viene visualizzato dalla direzione Z.
6. Per cancellare le linee, immettere s (Sì). Per conservare le linee al termine della creazione di un assieme porta/finestra, immettere n (No).

   Se allo strumento Assieme porta/finestra è applicato uno stile, il nuovo stile personalizzato è basato sullo stile esistente. Le definizioni di riempimento, montante verticale e di infisso sono quelle dello stile esistente. È possibile modificare lo stile senza doverne creare uno ex-novo.

7. Selezionare l'assieme porta/finestra personalizzato così ottenuto, quindi scegliere scheda Assieme porta/finestra gruppo Edita menu a discesa Convenzioni design Salva nello stile.
8. Per creare un nuovo stile di assieme porta/finestra, fare clic su Nuovo.
9. Immettere un nome per il nuovo stile di assieme porta/finestra.
10. Fare clic due volte su OK.
