Per inserire un richiamo per la creazione di una sezione 2D nel disegno corrente della vista del progetto, attenersi alla procedura indicata di seguito.
Nota: Lo stile di sezione 2D e la visualizzazione per la vista dello spazio modello contenente la sezione sono impostati nello strumento Richiamo.
- Sulla barra degli strumenti Accesso rapido, fare clic su .
- Fare clic sulla scheda Viste.
- Selezionare il disegno della vista nel quale si desidera inserire il richiamo di sezione, fare clic con il pulsante destro del mouse e scegliere Apri.
- Nelle Tavolozze degli strumenti, fare clic su
(Proprietà), quindi selezionare Documento. - Fare clic sulla tavolozza Richiami.
- Selezionare lo strumento Richiamo di sezione desiderato.
In alternativa, è possibile scegliere
e selezionare uno degli strumenti sezione. - Nell'area di disegno, specificare il primo punto della linea di sezione.
- Continuare ad aggiungere punti alla linea di sezione. Una volta completata la forma della linea di sezione, premere INVIO.
- Specificare la direzione della freccia del contrassegno di sezione.
- Nella casella sotto Nuovo nome di vista spazio modello immettere il nome per la nuova vista dello spazio modello contenente la sezione.
- Verificare che la casella Genera sezione/prospetto sia selezionata.
- Se si desidera aggiungere un numero di riferimento alla nuova vista dello spazio modello, selezionare Posiziona numero di riferimento.
- Selezionare la scala per la vista dello spazio modello.
- Fare clic su Disegno corrente.
- Nell'area di disegno, selezionare il punto di inserimento per la vista dello spazio modello.
Una volta inserita la vista dello spazio modello, i campi segnaposto nel richiamo di sezione assumono l'aspetto di un punto interrogativo. Per risolverli, è necessario collocare la vista dello spazio modello in un foglio.

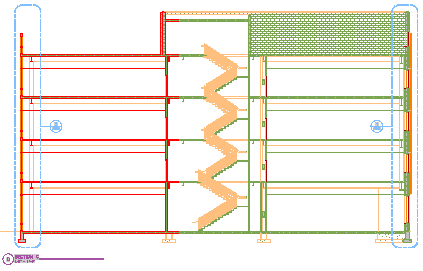

Vista di sezione dell'edificio
