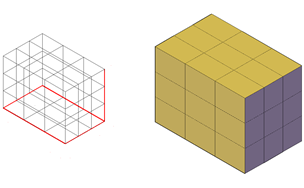

È possibile creare un parallelepipedo mesh rettangolare o cubico.
La base del parallelepipedo mesh viene disegnata parallela al piano XY del sistema UCS (piano di lavoro) corrente.
Utilizzare le variabili di sistema DIVMESHBOXHEIGHT, DIVMESHBOXLENGTH e DIVMESHBOXWIDTH per impostare il numero di divisioni di default per un parallelepipedo mesh.
Dopo una mesh elementare, il livello di levigatezza corrente per l'oggetto può essere modificato.
Opzioni di creazione di un parallelepipedo mesh
L'opzione Parallelepipedo del comando MESH offre diversi metodi per determinare le dimensioni e la rotazione dei parallelepipedi mesh creati.
- Iniziare dal punto centrale. Utilizzare l'opzione Centro per creare un parallelepipedo con il punto centrale specificato.
- Creare un cubo. Utilizzare l'opzione Cubo per creare un parallelepipedo mesh con lati di lunghezza uguale.
- Specificare la rotazione. Utilizzare le opzioni Cubo o Lunghezza per impostare la rotazione di un parallelepipedo sul piano XY.
