Crea un cono solido 3D.
Metodi di accesso
Insieme di strumenti: .
Menu: .
Riepilogo
Crea un solido 3D con una base circolare o ellittica che rastrema simmetricamente fino ad un punto o una faccia piana circolare o ellittica. È possibile controllare la levigatezza dei solidi curvi 3D, ad esempio un cono, in uno stile di visualizzazione ombreggiato o nascosto con la variabile di sistema FACETRES.
Utilizzare l'opzione Raggio base superiore per creare un tronco di cono.
Inizialmente, il raggio della base di default non viene impostato su alcun valore. Durante una sessione di disegno, il valore di default del raggio della base è sempre il valore immesso in precedenza per qualsiasi solido elementare.
Elenco dei messaggi di richiesta
Vengono visualizzati i seguenti messaggi di richiesta:

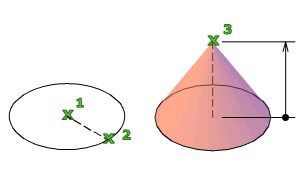

Specificare centro della base o [3P/2P/Ttr/Ellittico]: specificare un punto (1) o immettere un'opzione
Specificare raggio della base o [Diametro] <default>: specificare il raggio della base, immettere d per indicare il diametro o premere INVIO per specificare il valore di default del raggio della base
Specificare altezza o [2Punti/punto finale Asse/Raggio superiore] <default>: specificare un'altezza, immettere un'opzione o premere INVIO per indicare il valore di default dell'altezza
Centro della base
- 2punti
-
Specifica che l'altezza del cono corrisponde alla distanza tra i due punti indicati.
- Punto finale dell'asse
-
Specifica la posizione del punto finale per l'asse del cono. Il punto finale dell'asse corrisponde al punto superiore del cono o al centro della faccia superiore del tronco del cono (opzione Raggio base superiore). Il punto finale dell'asse, che può essere posizionato ovunque nello spazio 3D, definisce la lunghezza e l'orientamento del cono.
- Raggio base superiore
-
Specifica il raggio base superiore del cono creando un tronco di cono.
Inizialmente, il raggio base superiore di default non viene impostato su alcun valore. Durante una sessione di disegno il valore di default per il raggio base superiore corrisponde sempre al valore del raggio base superiore immesso precedentemente per un solido elementare.
- Diametro
-
Specifica il diametro per la base del cono.
Inizialmente il diametro di default non è impostato su alcun valore. Durante una sessione di disegno il valore di default per il diametro corrisponde sempre al valore del diametro immesso precedentemente per qualsiasi solido elementare.
3P (Tre punti)
Definisce la circonferenza e il piano della base del cono mediante la specifica di tre punti.
2P (Due punti)
Definisce il diametro della base del cono mediante la specifica di due punti.
TTR (Tangente, Tangente, Raggio)
Definisce la base del cono con un raggio specificato tangente a due oggetti.
Talvolta più basi soddisfano i criteri specificati. In questi casi, viene disegnata la base con il raggio specificato i cui punti tangenti sono più vicini ai punti selezionati.
Ellittico
Specifica una base ellittica per il cono.
- centro
-
Crea la base del cono utilizzando un centro specificato.
