È possibile disegnare tratti di tubi protettivi paralleli in cui i valori del raggio di curvatura vengono calcolati automaticamente mentre si disegnano le curve. Per disegnare un percorso parallelo per un sistema di tubi protettivi, attenersi alla procedura descritta di seguito.

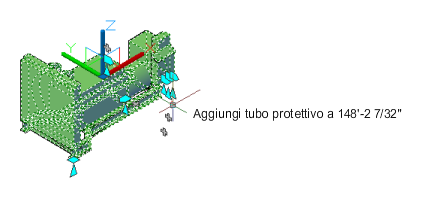

- Aggiungere attrezzature al disegno. Selezionare la parte multivista e fare clic su
(grip Aggiungi).
Parte multivista Generatore
- Aggiungere un tubo protettivo al layout.
- Procedere aggiungendo ulteriori segmenti di tubo protettivo (utilizzando sulla parte multivista).
- Per avviare la creazione di un percorso parallelo, fare clic su
.

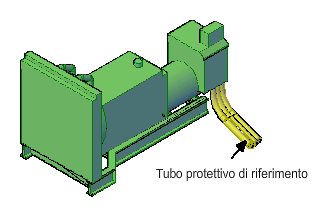

Suggerimento: In alternativa è possibile immettere ParallelRouting nella riga di comando. - Selezionare il tubo protettivo di riferimento.
Suggerimento: Il percorso inizia in corrispondenza dell'estremità aperta del segmento di tubo protettivo di riferimento. Se entrambe le estremità del segmento sono aperte, fare clic in corrispondenza dell'estremità in cui si desidera iniziare il percorso. - Selezionare i segmenti di tubi protettivi paralleli e premere INVIO.
- Selezionare i punti successivi del tratto.
Durante il disegno di segmenti paralleli, ogni segmento viene creato in base alle preferenze di percorso e alle proprietà specificate per il segmento di tubo protettivo di riferimento. Tra i segmenti viene mantenuta una distanza costante, se possibile.

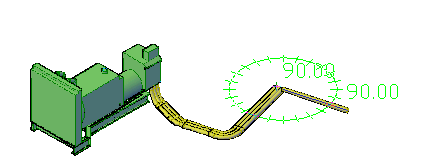

Disegno di segmenti lungo il tratto
Per default (come visualizzato di seguito) viene calcolato il valore corretto per il raggio interno, centrale ed esterno di ogni curva del tubo protettivo. È possibile modificare il raggio di curvatura nel riquadro proprietà in qualsiasi momento dopo il layout dei tratti di tubo protettivo.

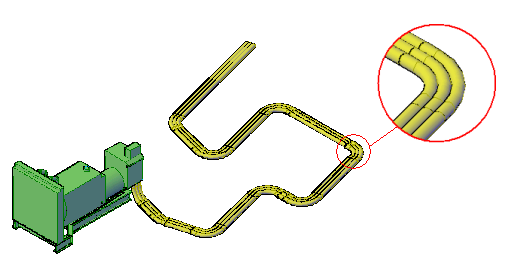

Tratto completato
Quando è attiva la modalità di percorso parallelo, è possibile cambiare il tipo di curva parallela da Concentrico (default) a Raggio fisso nel riquadro proprietà. Con il raggio fisso, i gomiti del tratto di tubo protettivo utilizzano i valori di raggio predefiniti e non vengono adattati. Per ulteriori informazioni, vedere Definizione di curve parallele nel tratto di tubo protettivo.
Nota: Se nelle preferenze di percorso di uno o più segmenti non viene specificato il tipo di tubo protettivo o raccordo necessario o in caso di discrepanza, nella finestra di dialogo Scegli parte viene richiesto di specificare un'altra parte. Per ulteriori informazioni, vedere Scelta di una parte.
