In questo esercizio, si nasconderà una parte di un tracciato dalla visualizzazione.
Quando si applica una maschera ad una parte di un tracciato, sottoentità, etichette e simboli punto non vengono disegnati. Questi elementi esistono ancora, ma sono nascosti dalla visualizzazione.
Questa funzione è utile quando si lavora su un'intersezione. In molti casi, non è necessario visualizzare la geometria del tracciato che passa per l'intersezione. In questo esercizio, si maschererà la parte di un tracciato di scostamento che passa per un'intersezione.
Questo esercizio è la prosecuzione dell'Esercizio 2: Modifica tramite grip di un tracciato.
Specificare le progressive del tracciato a cui applicare la maschera
- Aprire Align-5.dwg, che si trova nella cartella delle Carte di esercitazione.

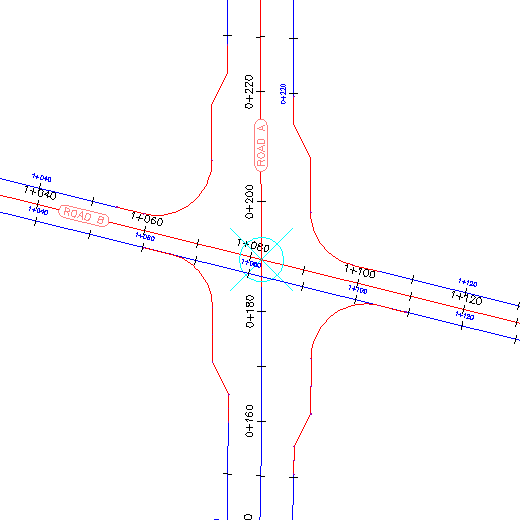

La Carta contiene un'intersezione a quattro vie. Si noti che i tracciati di scostamento lungo Road A non sono visualizzati nell'area di intersezione. Ognuno di questi tracciati dispone di una maschera applicata alla regione che passa per l'intersezione. Nei passaggi seguenti, si applicherà una maschera ai tracciati di scostamento lungo Strada B.

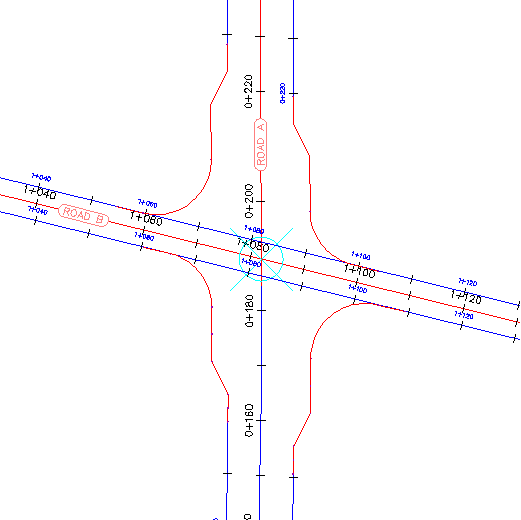

- Selezionare il tracciato di scostamento sul lato del nord di Road B.
- Fare clic sulla scheda
Trova. - Nella finestra di dialogo Proprietà tracciato, fare clic sulla scheda Mascheramento.
- Nella scheda Mascheramento, fare clic su

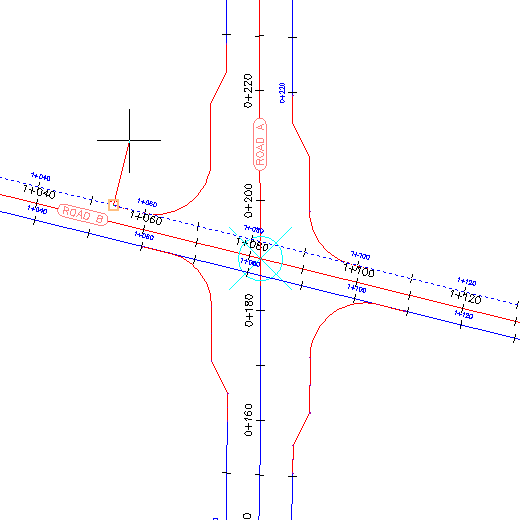

. - Nella Carta, fare clic sul punto finale sul cordolo esterno dell'intersezione nordovest per specificare il punto iniziale della regione mascherata.

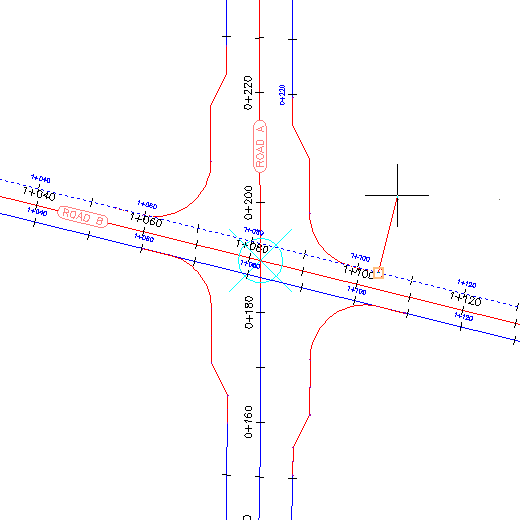

- Fare clic sul punto finale sul cordolo esterno dell'intersezione nordest per specificare il punto finale della regione mascherata.
- Nella finestra di dialogo Proprietà tracciato, fare clic su Applica.
La maschera viene applicata alla regione specificata.
Ulteriori approfondimenti: Applicare maschere ai tracciati di scostamento della strada da ovest a est.
Per continuare con l'esercitazione successiva, passare a Utilizzo di tracciati di scostamento.
